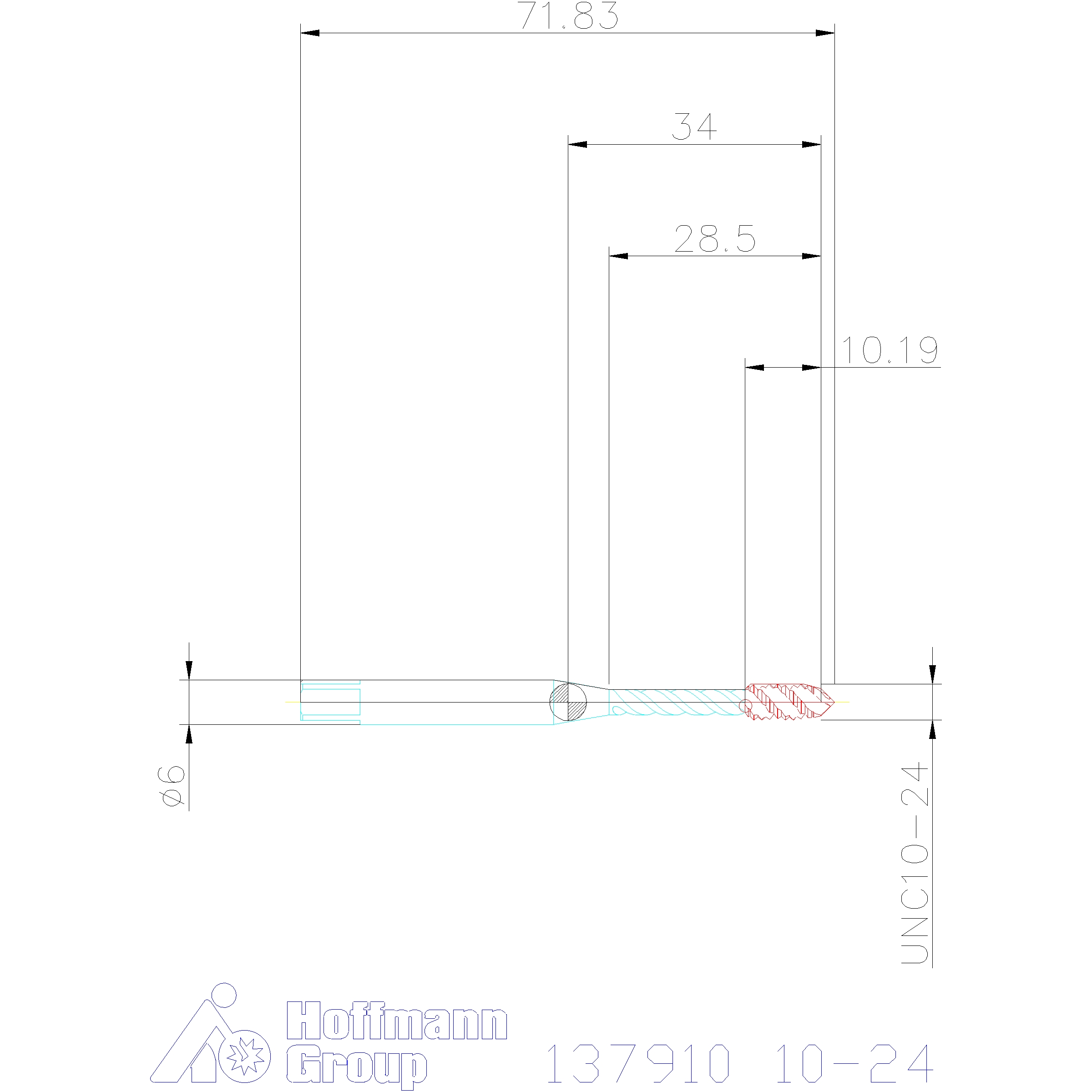

HOLEX Pro Tap strojni ureznik HSS-E 10-24
Artikl br.: 137910 10-24
Šifra artikla:
- Vrsta navoja: UNC
- Kut profila navoja vijka: 60
- Rezni materijal: HSS E
- Standard: DIN 371
- Razred tolerancije: 2B
Pojedinosti o proizvodu
Tehnički podaci
| Serija | Pro Tap | |
| Veličina navoja | 10-24 UNC | |
| Prevlaka | TiN | |
| Vrsta navoja | UNC | |
| Kut profila navoja vijka | 60 stupanj | |
| Rezni materijal | HSS E | |
| Standard | DIN 371 | |
| Razred tolerancije | 2B | |
| Oblik rezanja | C | |
| Kut spirale | 40 stupanj | |
| Drška | Cilindrična drška s h9 | |
| Unutarnje hlađenje | ne | |
| Primjena kod vrste bušenja | do 2,5×D kod osnovne rupe | |
| Smjer rezanja | desno | |
| Nagib navoja | 1,058 mm | |
| Navoji po colu | 24 | |
| ⌀ navoja | 4,83 mm | |
| Ukupna duljina L | 70 mm | |
| ⌀ drške Ds | 6 mm | |
| 4-kutna drška □ | 4,9 mm | |
| ⌀ osnovne rupe | 3,9 mm | |
| Vrsta alata s navojem | Strojni ureznici za dinamičku obradu | |
| Broj steznih utora | 2 | |
| Prsten u boji | zeleno | |
| Broj oštrica Z | 2 | |
| Dubina navoja | 12 mm | |
| Vrsta proizvoda | Svrdla za navoje |
Identifikacijski brojevi i klasifikacije
| Broj artikla | 137910 10-24 | |
| EAN / GTIN | 4062406374815 | |
| Broj proizvođača | 137910 10-24 |
Tablica aplikacija
N
24
N
25
N
10
P
24
P
20
P
15
P
8
M
8
N
15
Opis
Izvedba:
HOLEX Pro Tap univerzalni strojni ureznik. Čvrsta izvedba za širok raspon materijala. Poboljšan HSS-E rezni materijal s TiN prevlakom za smanjenje trenja.
Upotreba:
Za navoj UNC ASME -- B1.1.
Preuzimanja i dokumenti
Usporedite sa sličnim proizvodima
Ovaj artikl |
Preporuke |
||||
|---|---|---|---|---|---|
HOLEX Pro Tap strojni ureznik HSS-E 10-24
na zahtjev
Na zalihi
12 dijelovi na zalihi
16,59 €
Plus PDV po trenutnoj stopi
Cijene plus troškovi dostave
|
na zahtjev
Na zalihi
27 dijelovi na zalihi
31,27 €
Plus PDV po trenutnoj stopi
Cijene plus troškovi dostave
|
na zahtjev
Na zalihi
16 dijelovi na zalihi
37,42 €
Plus PDV po trenutnoj stopi
Cijene plus troškovi dostave
|
na zahtjev
Na zalihi
87 dijelovi na zalihi
41,02 €
Plus PDV po trenutnoj stopi
Cijene plus troškovi dostave
|
na zahtjev
Na zalihi
58 dijelovi na zalihi
13,89 €
Plus PDV po trenutnoj stopi
Cijene plus troškovi dostave
|
|
| Prsten u boji | zeleno | nema | plavo | zeleno | nema |
| Ukupna duljina L | 70 | 70 | 70 | 70 | 70 |
| Nagib navoja | 1,058 | 1,058 | 1,058 | 1,058 | 1,058 |
| Standard | DIN 371 | DIN 371 | DIN 371 | DIN 371 | DIN 371 |
| Smjer rezanja | desno | desno | desno | desno | desni |
| Rezni materijal | HSS E | HSS E | HSS E PM | HSS E PM | HSS E |
| Primjena kod vrste bušenja | do 2,5×D kod osnovne rupe | do 2×D kod osnovne rupe | do 2,5×D kod osnovne rupe | do 2,5×D kod osnovne rupe | do 2,5×D kod slijepe rupe |
