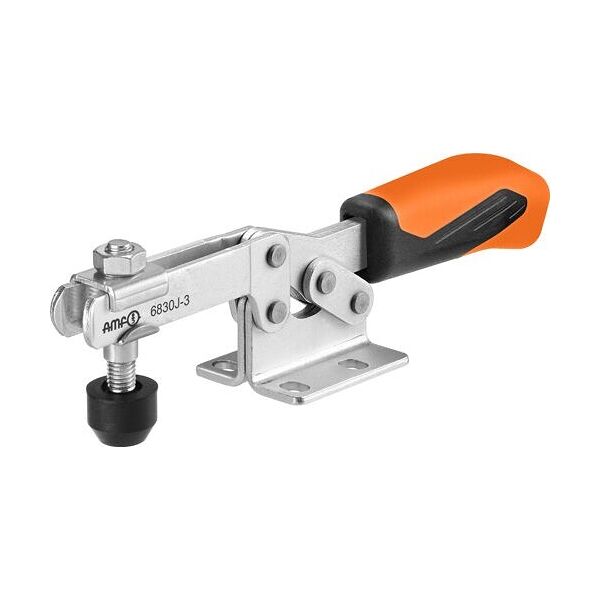

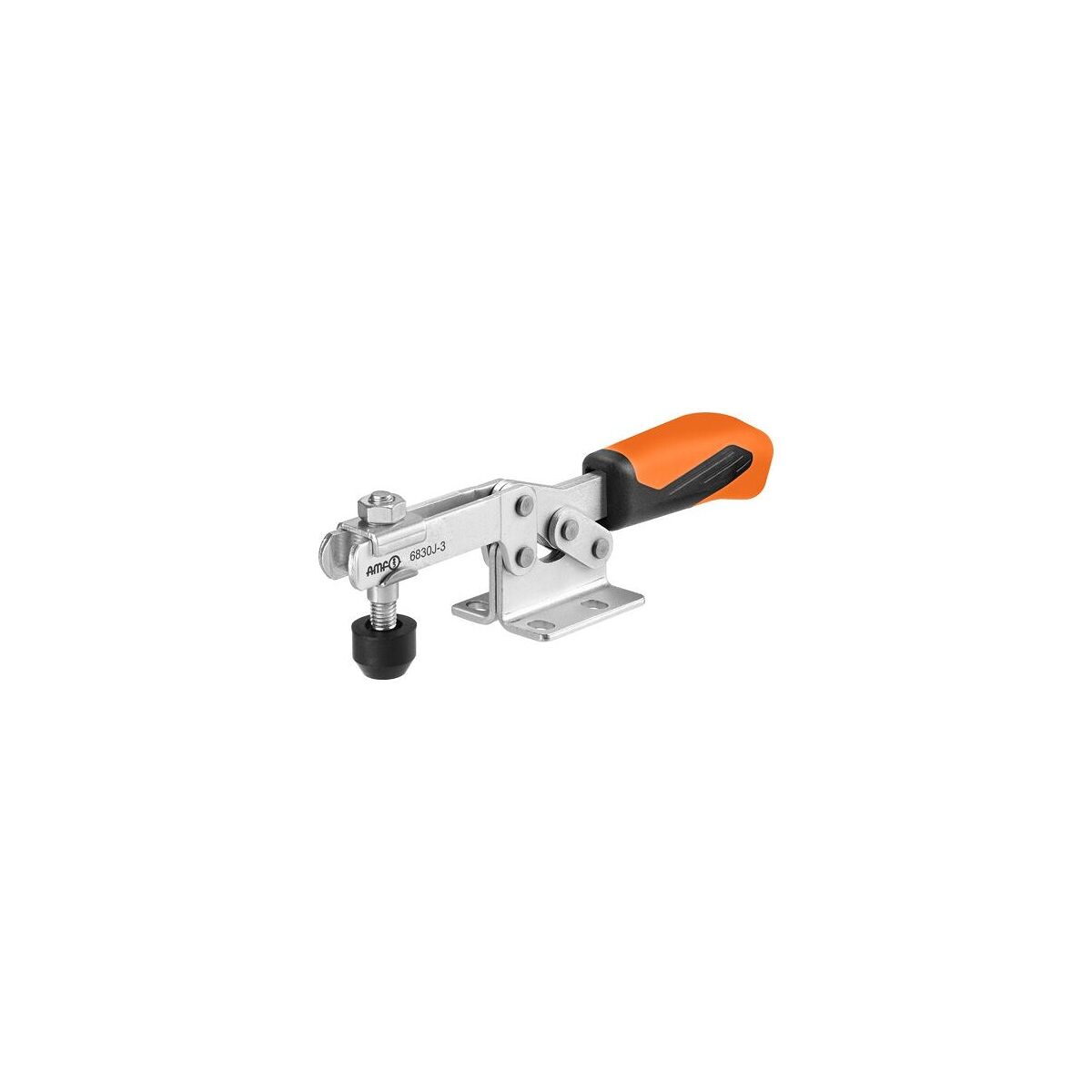

Tensores horizontales con pie horizontal, Tipo: 0
Número de artículo: 376610 0
Copiar
Código del artículo:
Copiar
Haga clic para ampliar la imagen
Haga clic para ampliar la imagen
Haga clic para ampliar la imagen
Haga clic para ampliar la imagen
Haga clic para ampliar la imagen
Haga clic para ampliar la imagen
Para piezas de trabajo desiguales: Tornillo de presión con articulación por encargo.
Haga clic para ampliar la imagen
Para sujeción por dos puntos: Brazo transversal con 2 tornillos de presión n.° 376970.
Haga clic para ampliar la imagen
Para piezas de trabajo planas: tornillo de presión provisto de capuchón protector de goma(modelo normal) con altura de construcción baja.
Haga clic para ampliar la imagen
Detalles de producto
Datos técnicos

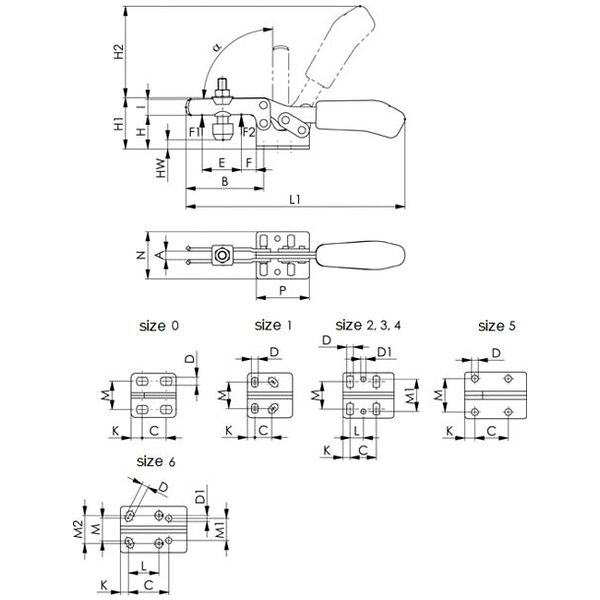

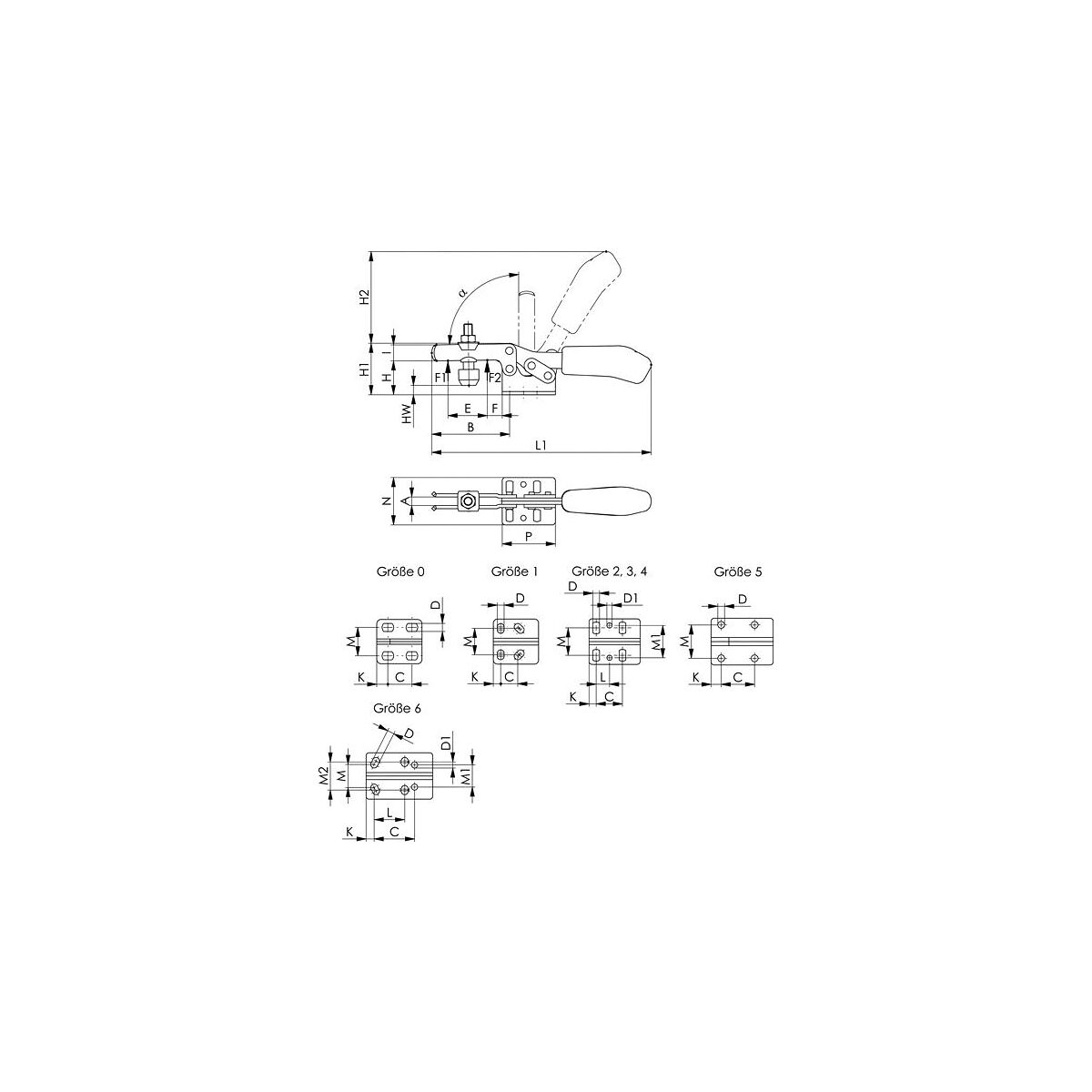

| Tipo | 6830J | |
| Distancia entre taladros e | 11,5-15,5 mm | |
| Distancia entre orificios f | 16 mm | |
| ⌀ de la perforación d | 4,6 mm | |
| Altura de sujeción H | 14,5 mm | |
| Fuerza de retención P1 | 250 N | |
| Fuerza de retención P2 | 400 N | |
| Altura total | 23 mm | |
| Longitud total | 79 mm | |
| Tornillo de presión | M4 × 25 mm | |
| Tipo de producto | Tensores horizontales |
Identificación y clasificación
| Número de artículo |
376610 0
Copiar |
|
| EAN / GTIN |
4020772008048
Copiar |
|
| Número del fabricante |
557331
Copiar |
|
| Fabricante | Andreas Maier GmbH & Co. KG, Waiblinger Straße 116, 70734 FELLBACH, Deutschland, www.amf.de |
Descripción
Ejecución:
Seguro contra pérdida para tornillos de presión.
Modo de construcción compacto gracias al nuevo mango.
Mango ergonómico de 2 componentes con gran comodidad de manejo gracias al apoyo de la mano agrandado.
Con pie horizontal para la fijación a placas de montaje, etc.
Modo de construcción compacto gracias al nuevo mango.
Mango ergonómico de 2 componentes con gran comodidad de manejo gracias al apoyo de la mano agrandado.
Con pie horizontal para la fijación a placas de montaje, etc.
Aplicación:
Para la fijación y la apertura rápidas en la fabricación de piezas en serie o para la incorporación en dispositivos de sujeción especiales. Apropiado para la sujeción en el taladrado, escariado, rectificado, curvado, soldadura, montaje, etc.
