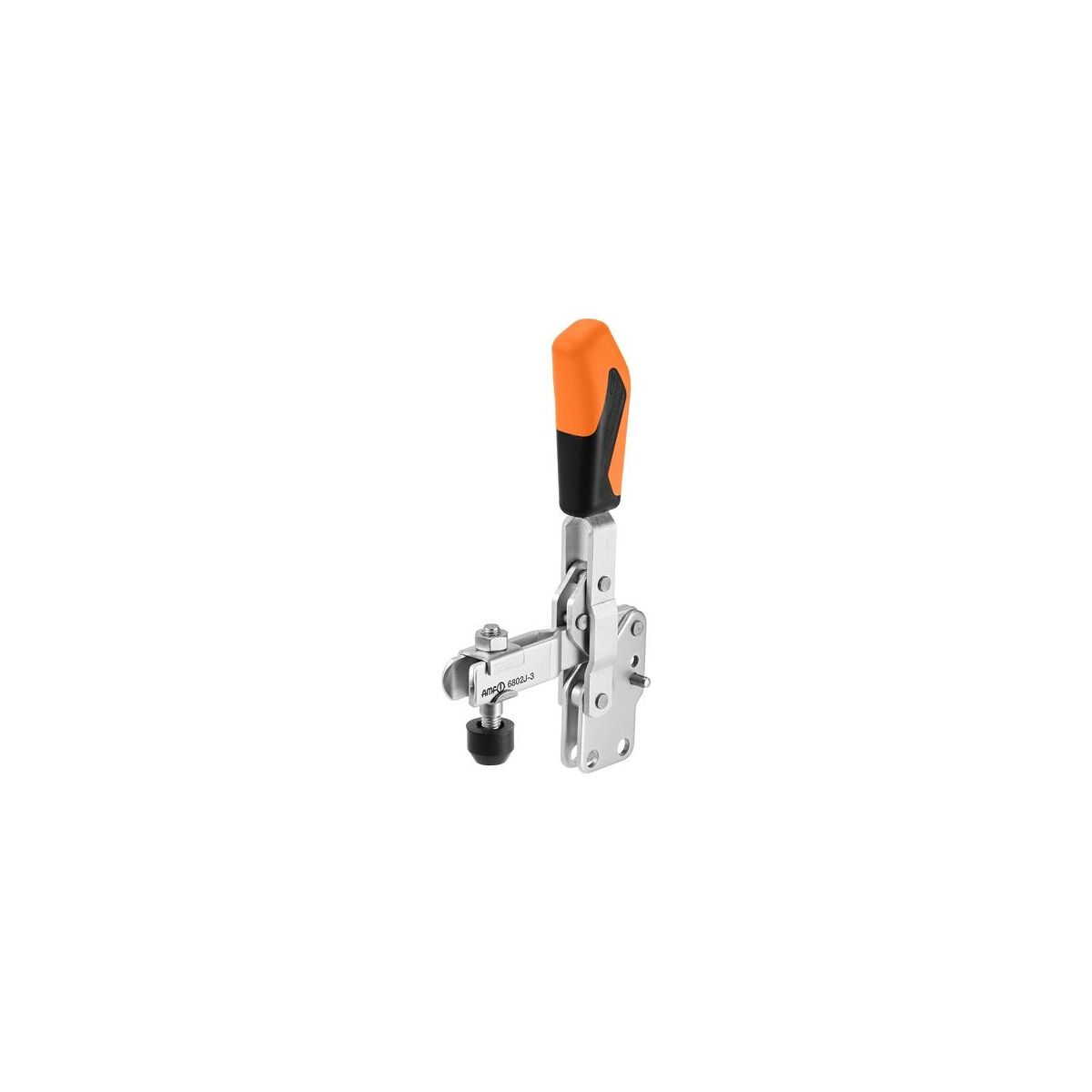

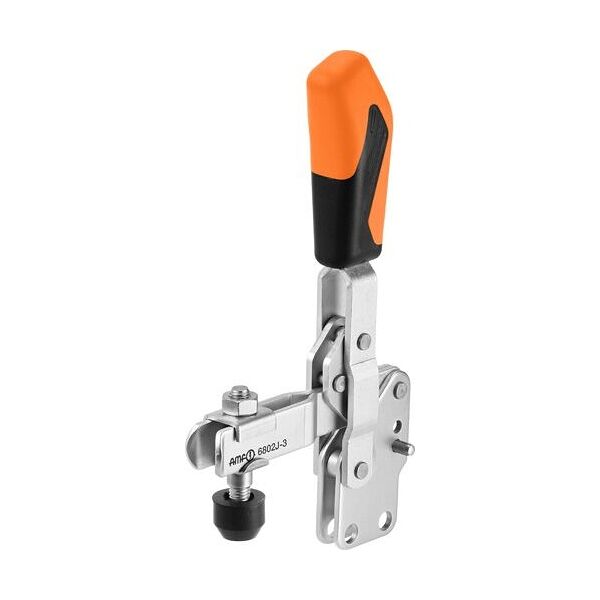

Dispositivo di fissaggio rapido a doppia leva con piede verticale 1
Codice art.: 376510 1
Codice materiale:
Dettagli prodotto

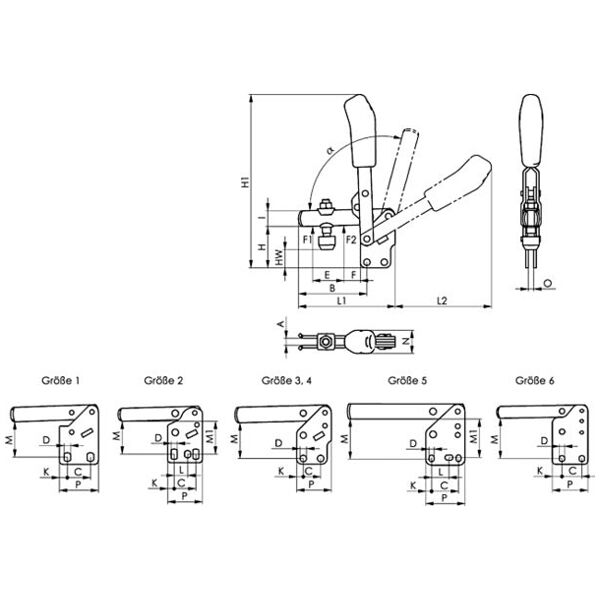

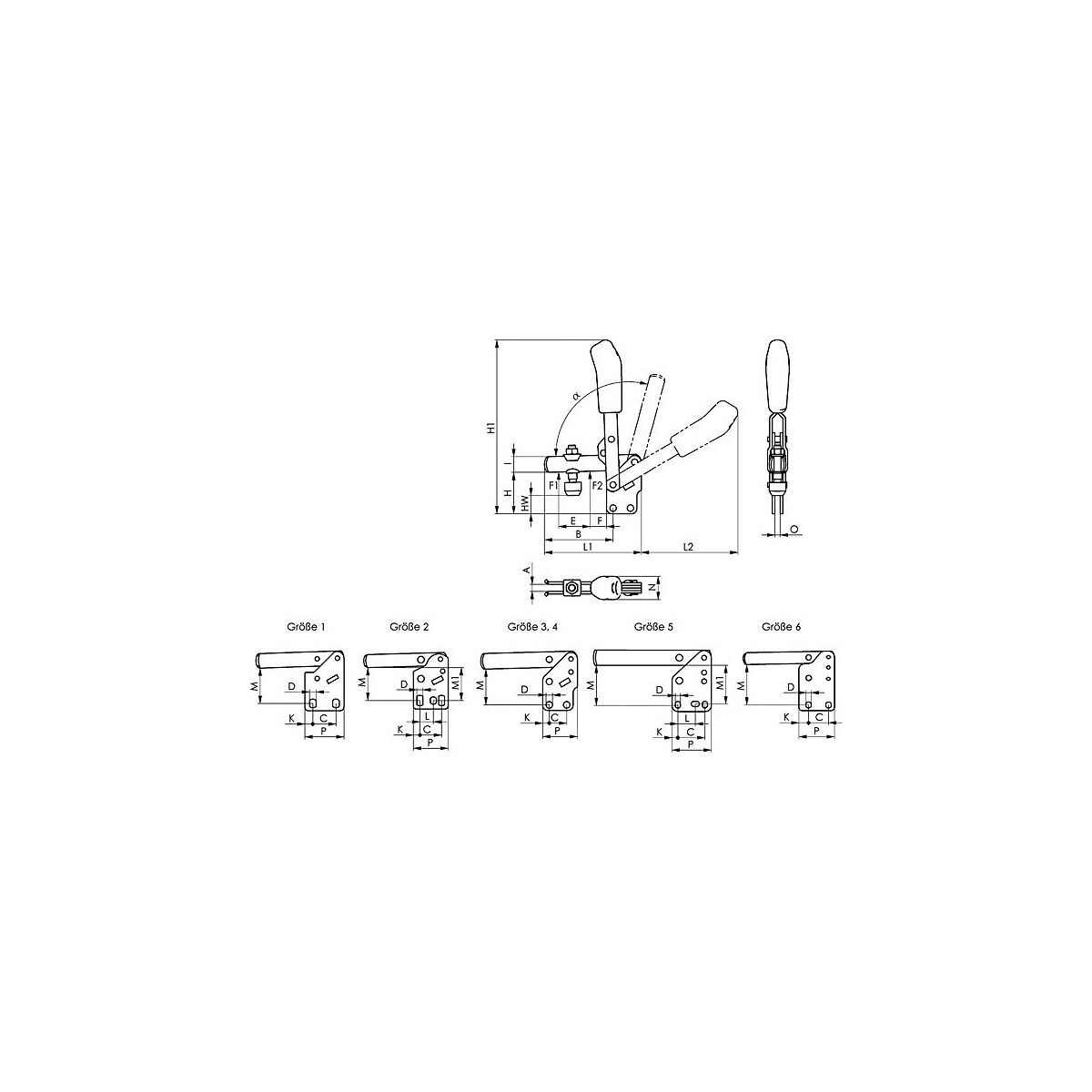

Dati tecnici
| Modello | 6802J | |
| Distanza fori e | 16 mm | |
| ⌀ Foro d | 4,5 mm | |
| Altezza di serraggio H | 23,5 mm - 25 mm | |
| Forza di tenuta P1 | 600 N | |
| Forza di tenuta P2 | 1.100 N | |
| Altezza complessiva | 109 mm | |
| Lunghezza complessiva | 61 mm | |
| Vite di pressione | M5x30 mm | |
| Tipo di prodotto | Dispositivo di fissaggio rapido a doppia leva |
Codice articolo e classificazioni
| Codice articolo | 376510 1 | |
| EAN / GTIN | 4020772007805 | |
| Codice del produttore | 557310 |
Descrizione
Esecuzione:
Con piede verticale per il fissaggio su traverse e per strutture saldate.
- Struttura compatta grazie ad una nuova impugnatura.
- Impugnatura ergonomica bicomponente estremamente pratica grazie alla superficie più ampia.
- Sicurezza antisganciamento per vite di pressione.
- Protezione di contatto grazie al pezzo di serraggio di sicurezza che non permette di intervenire.
Uso:
Per serrare e liberare rapidamente il pezzo nelle lavorazioni di serie o per l’impiego in dispositivi di serraggio speciali. Adatto per il serraggio per foratura, alesatura, rettifica, piegatura, saldatura, montaggio, ecc.
