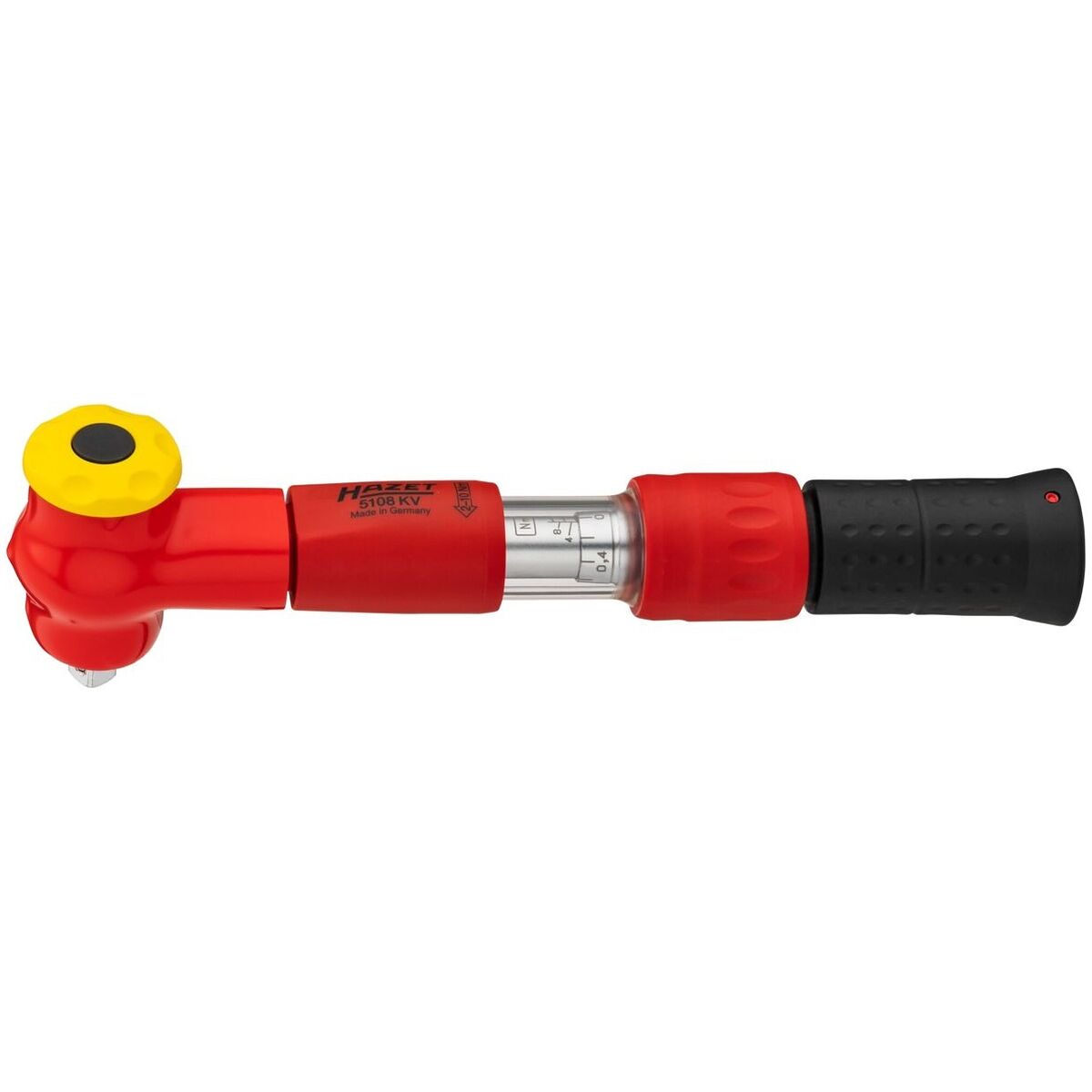

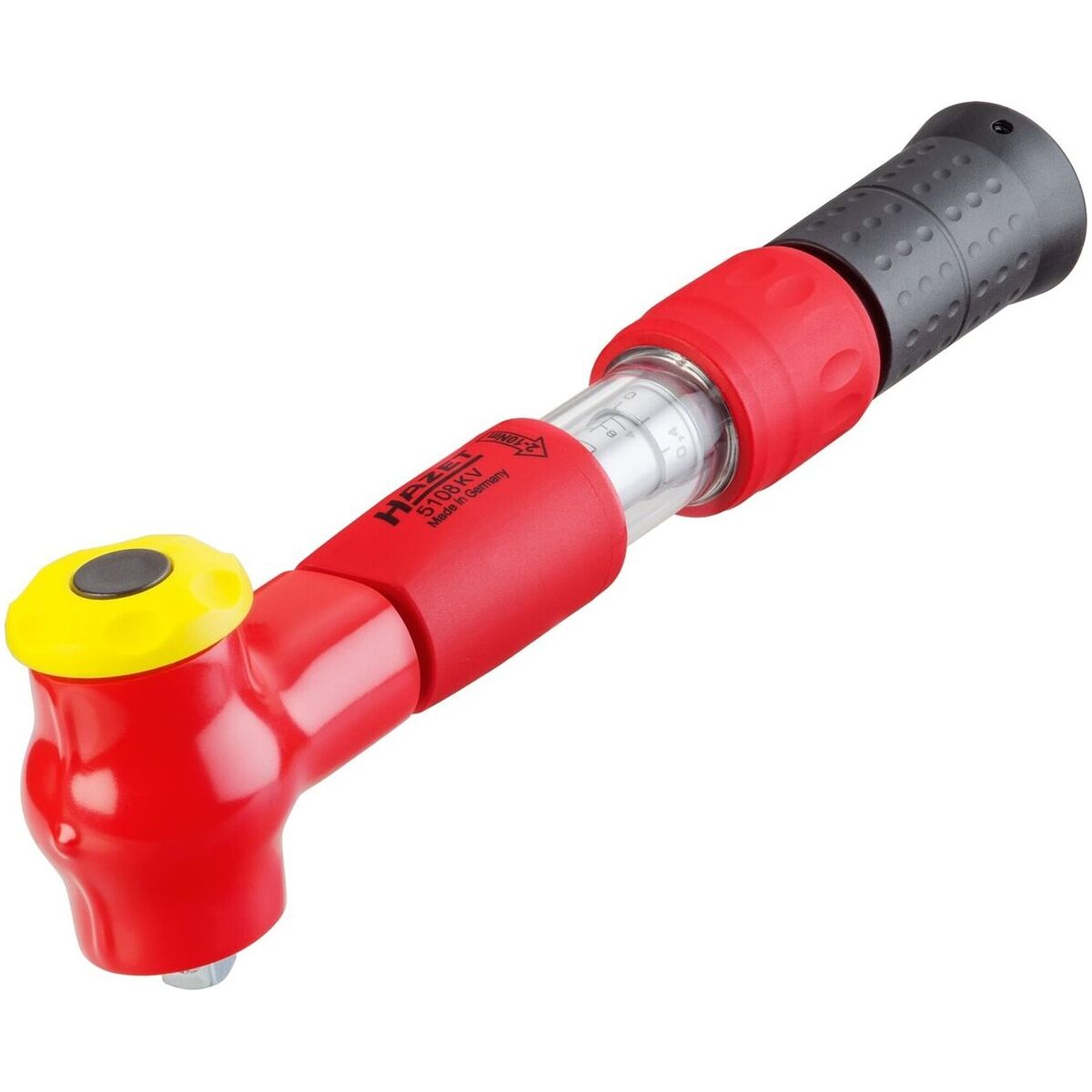

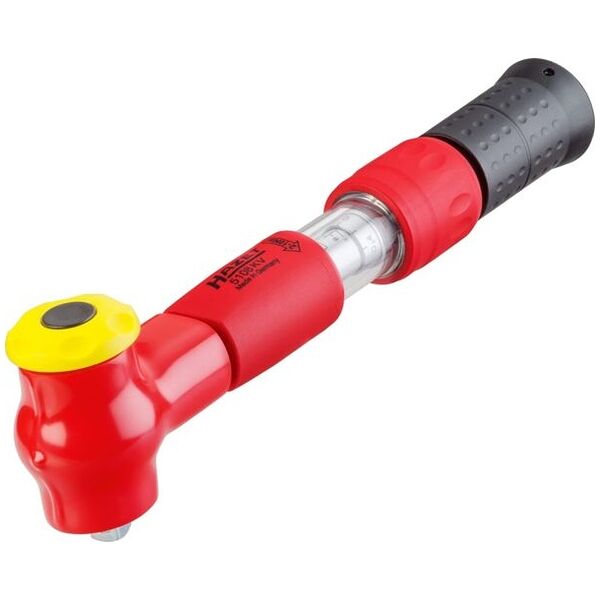

Momenttiavain, täyseristetty nelikulma-suunnanvaihdin 10 Nm
Tuote nro.: 657556 10
Tuotekoodi:
Suurenna kuvaa napsauttamalla
Suurenna kuvaa napsauttamalla
Suurenna kuvaa napsauttamalla
Suurenna kuvaa napsauttamalla
Voidaan säätää ja kalibroida uudelleen!
Suurenna kuvaa napsauttamalla
Suurenna kuvaa napsauttamalla
Suurenna kuvaa napsauttamalla
Selite on kuvattu kuvaustekstissä.
- Kiristyssuunta: Myötä- ja vastapäiv. kiristäminen
- Mittaustarkkuus vääntömomentti: ±6
- Tarkastustodistus: Valmistajan tarkastuspöytäkirja
Tuotetiedot
Tekniset tiedot
| Suurin kiristysmomentti | 10 Nm | |
| sähköeristys | VDE 1000 V | |
| Kiristyssuunta | Myötä- ja vastapäiv. kiristäminen | |
| Mittaustarkkuus vääntömomentti | ±6 % | |
| Tarkastustodistus | Valmistajan tarkastuspöytäkirja | |
| Kokonaispituus L | 275 mm | |
| Vääntömomenttialue | 2 Nm - 10 Nm | |
| Asteikkojako: 1 jakoviiva = | 0,2 Nm | |
| Paino | 590 g | |
| Vääntönelikulma | 3/8 tuuma | |
| Näyttö | analoginen | |
| Irrotussignaali | akustinen; haptinen | |
| Laukaisuperiaate | mekaaninen lyhyt laukaisu | |
| Liitäntämuoto | vääntöneliö (räikkä) | |
| mittaustekniikka | mekaaninen | |
| Taittotoiminto | ei | |
| Liukutoiminto | ei | |
| QuickRelease / pikavaihtotoiminto | ei | |
| Maksimiosoitin | ei | |
| Tiedot tallennettavissa | ei | |

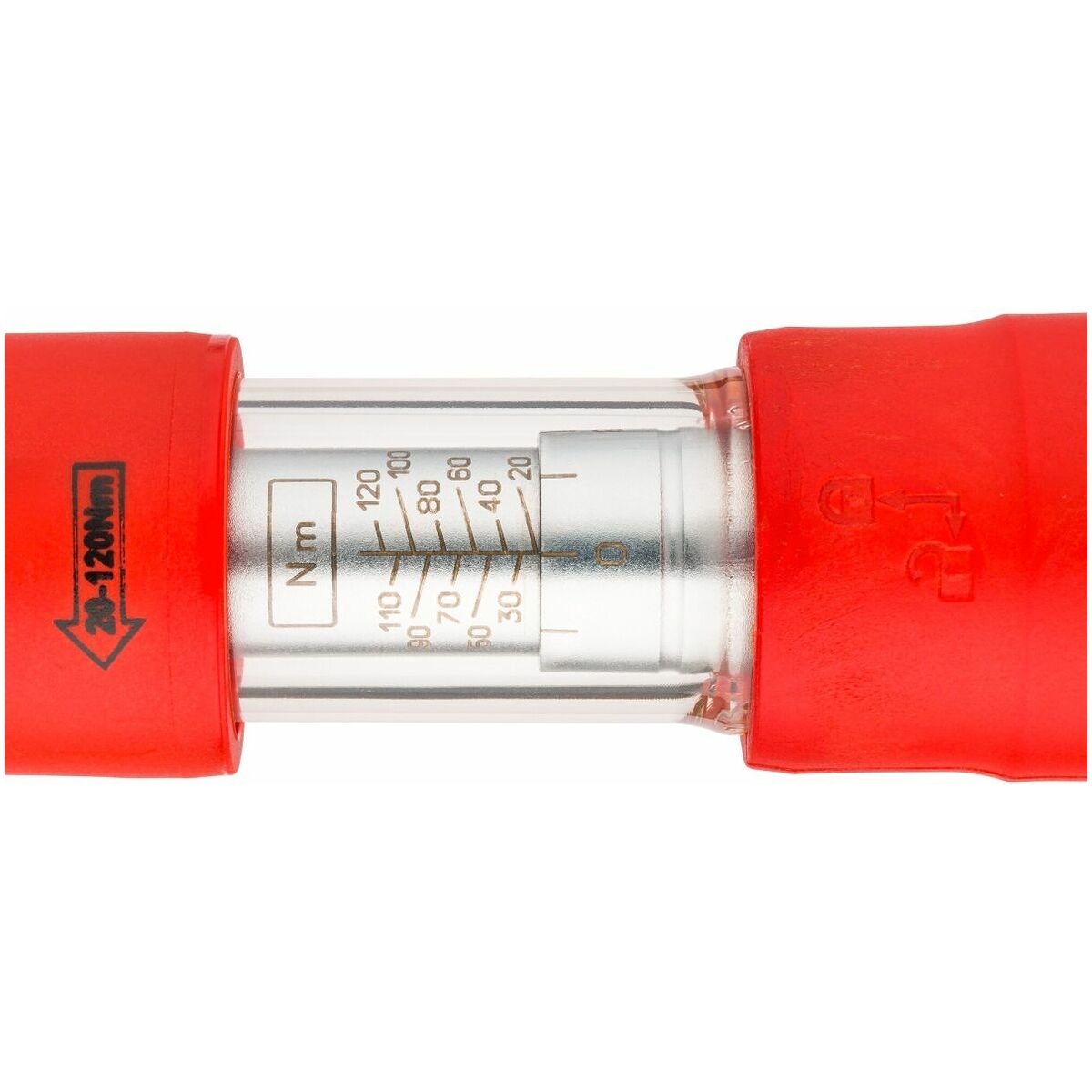

| Laukaisuarvon asetus | asetusasteikko | |
| Palaute | irrottava | |
| Lukema valittavissa | Nm | |
| Mittaustapa | Vääntömomentti | |
| Laukaisuarvon säädettävyys | säädettävä | |
| Standardi | DIN EN ISO 6789 | |
| Vivun pituus, mukaan lukien kalibrointipistomitta [l3] | 208 mm | |
| Tuotetyyppi | Momenttiavain |
Tunnistenumerot ja Luokitukset
| Tuotekoodi | 657556 10 | |
| EAN / GTIN | 4000896235421 | |
| Valmistajan numero | 5108KV |
Kuvaus
Malli:
Momenttiavain, täyseristetty 1000 volttiin saakka standardien DIN EN IEC 60900 / VDE 0682-201 mukaisesti.

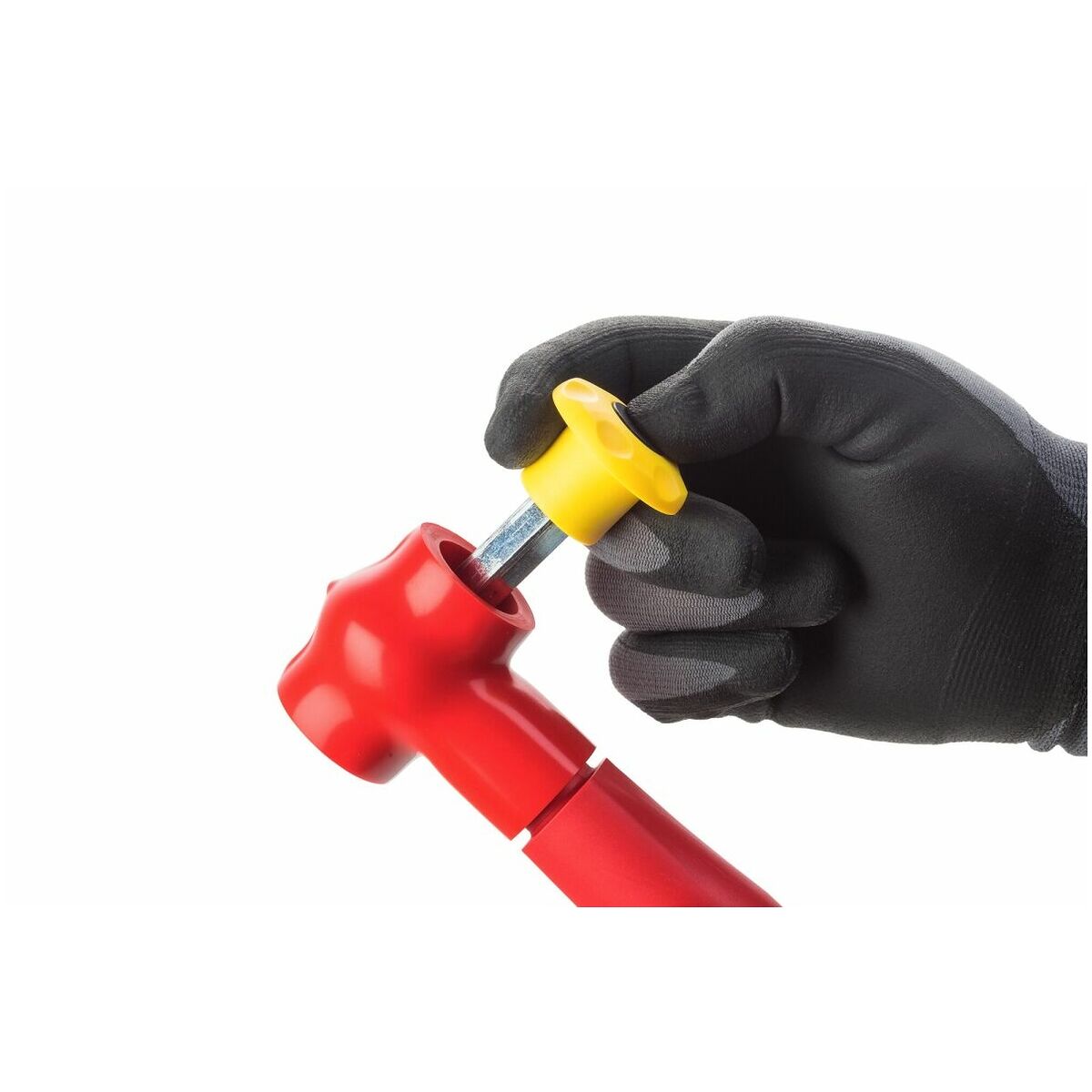

Yksivartinen momenttiavain, säädettävissä asteikolla, jonka säätöjä ei voi muuttaa vahingossa. Integroitu räikkä, nelikulman vaihdon avulla myötä- ja vastapäiväkierto.
Mittayksiköt: Nm.
Yksivartinen momenttiavain, säädettävissä asteikolla, jonka säätöjä ei voi muuttaa vahingossa. Integroitu räikkä, nelikulman vaihdon avulla myötä- ja vastapäiväkierto.
Mittayksiköt: Nm.
Toiminto:
Kun asetettu vääntömomentti saavutetaan, avain laukeaa ja antaa merkin (ääni ja värähdys). Avain on heti uudelleen käyttövalmis.
Standardi:
Tarkastettu normin DIN EN ISO 6789 mukaisesti.
Tarkkuus:
±6 % asetetusta arvosta.
Käyttötiedot:
Piirustuksen ja kaavan selite:
L1 = vivun pituus ilman vaihtopäätä
l2 = momenttiavaimen säädetty pistomitta
L3 = vivun pituus, mukaan lukien kalibrointipistomitta
L4 = vaihtopään selvitetty pistomitta
L = työkalun kokonaispituus
T1 = asetettava vääntömomentti
T2 = määrätty vääntömomentti
L1 = vivun pituus ilman vaihtopäätä
l2 = momenttiavaimen säädetty pistomitta
L3 = vivun pituus, mukaan lukien kalibrointipistomitta
L4 = vaihtopään selvitetty pistomitta
L = työkalun kokonaispituus
T1 = asetettava vääntömomentti
T2 = määrätty vääntömomentti
Huom:
Mahdolliset korjaukset suoritettava vain HAZET-huoltopisteessä, koska sen jälkeen on tehtävä 10 000 V:n koestus standardin DIN EN 60900 / VDE 0682-201 mukaan!
Ohje:

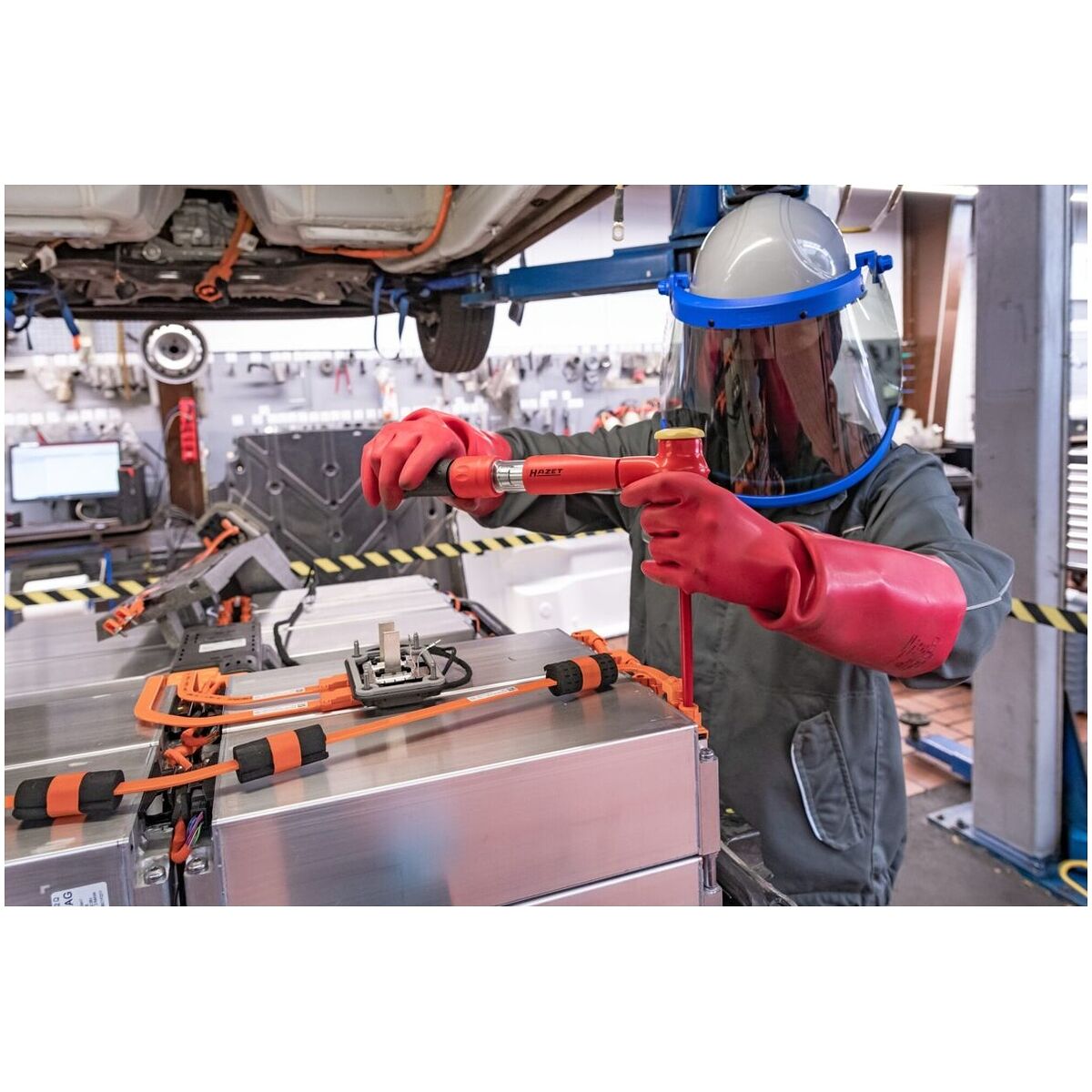

Soveltuu käytettäväksi kohteissa, joissa on enint. 1 000 voltin jännite. Turva-alueella saa käyttää yhdistettyinä vain täysin eristettyjä työkaluja.
Vääntömomentin taattu mittatarkkuus saavutetaan vasta alkaen DIN EN ISO 6789 mukaisesti kalibroidusta momenttialueesta.
Vääntömomentin taattu mittatarkkuus saavutetaan vasta alkaen DIN EN ISO 6789 mukaisesti kalibroidusta momenttialueesta.
