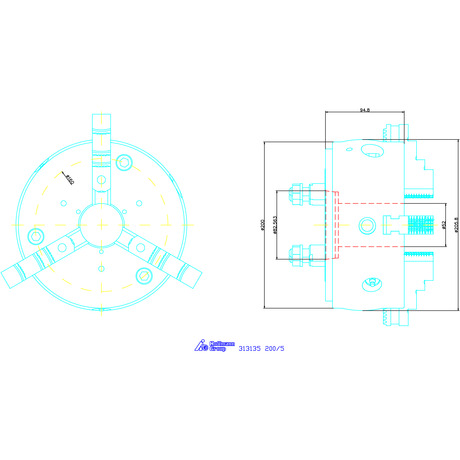

Plato de torno con barra de cuña ROTA-S 2.0 con cono corto y mordazas escalonadas no partidas, DIN 702-3, Tipo / Alojamiento cono corto: 200/5
Número de artículo: 313135 200/5
Copiar
Código del artículo:
Copiar
Detalles de producto
Datos técnicos
| Serie | ROTA-S plus | |
| Norma | DIN 702-3 | |
| Asiento cónico corto | 5 | |
| Tipo | 200 | |
| Gama de sujeción con bocas intercambiables exteriores | 8 mm - 208 mm | |
| Gama de sujeción con bocas intercambiables interiores | 72 mm - 224 mm | |
| Carrera de sujeción por mordaza S | 7 mm | |
| ⌀ exterior A | 206 mm | |
| Paso E | 52 mm | |
| ⌀ cono de centrado B | 82,575 mm | |
| Cantidad de espárragos | 4 | |
| Tamaño de los espárragos | M10 | |
| Llave de hexágono interior K | 12 mm | |
| Peso | 18,6 kg | |
| Velocidad de giro máxima | 4.800 min-1 | |
| Código de colores para accesorios | Plato de torno Schunk con barra de cuña y mordazas | |
| Tipo de producto | Plato de barra de cuña |
Identificación y clasificación
| Número de artículo |
313135 200/5
Copiar |
|
| EAN / GTIN |
2050001928818
Copiar |
|
| Número del fabricante |
0819222
Copiar |
|
| Fabricante | SCHUNK SE & Co. KG, Bahnhofstraße 106-134, 74348 LAUFFEN/NECKAR, Deutschland, www.schunk.com |
Descripción
Ejecución:
- Precisión máxima de concentricidad y en el cambio.
- Larga vida útil junto con la máxima precisión.
- Sistema modular de casquillos de protección.
- Tiempos de equipamiento extremadamente reducidos.
- Cuerpo del plato templado por cementación hasta ⌀ 315 mm.
- Perforación pasante grande (¡medida E!).
- Espiga de seguridad para la máxima seguridad en el manejo.
- Mordazas de base compatibles con los platos del sistema „F” y del sistema „Duro”.
- Sujeción flexible de piezas de trabajo pequeñas y grandes.
- Sujeción altamente precisa de ⌀ interiores mínimos.
Aplicación:
Para cabezales de husillo DIN 55027 con espárragos y tuercas con collar. El plato de torno se asienta en el cabezal del husillo siempre directamente, sin brida intermedia.
Norma:
DIN 702-3.
Material:
Totalmente de acero, por lo que es adecuado para velocidades de rotación elevadas (ver tabla).
Volumen de suministro:
1 llave de apriete de seguridad y 1 juego de tornillos de fijación.
Incluye 1 juego de mordazas escalonadas no partidas.
Incluye 1 juego de mordazas escalonadas no partidas.
