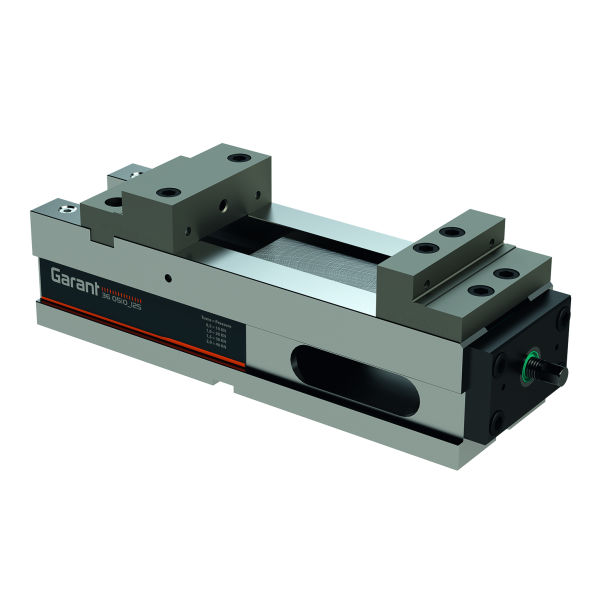

NC-kraftspännback version LC 125 GARANT
Article no.: 360510 125
Artikkelkode:
- Utförande: Nollpunktspännsystem
Produktinformasjon

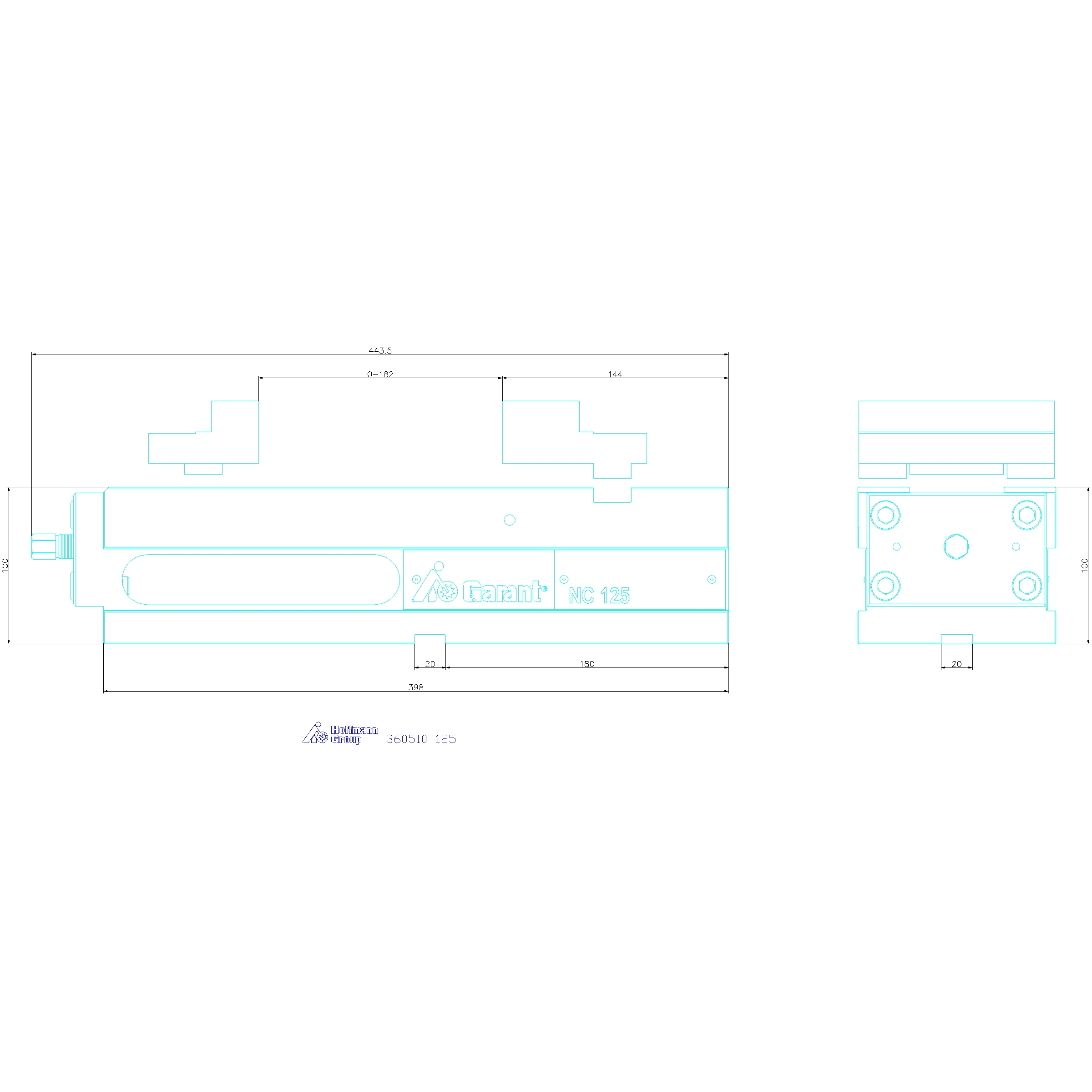

Technical Data
| Typ | 125 | |
| Utförande | Nollpunktspännsystem | |
| spännkraft upp till max | 40 kN | |
| vikt | 34 kg | |

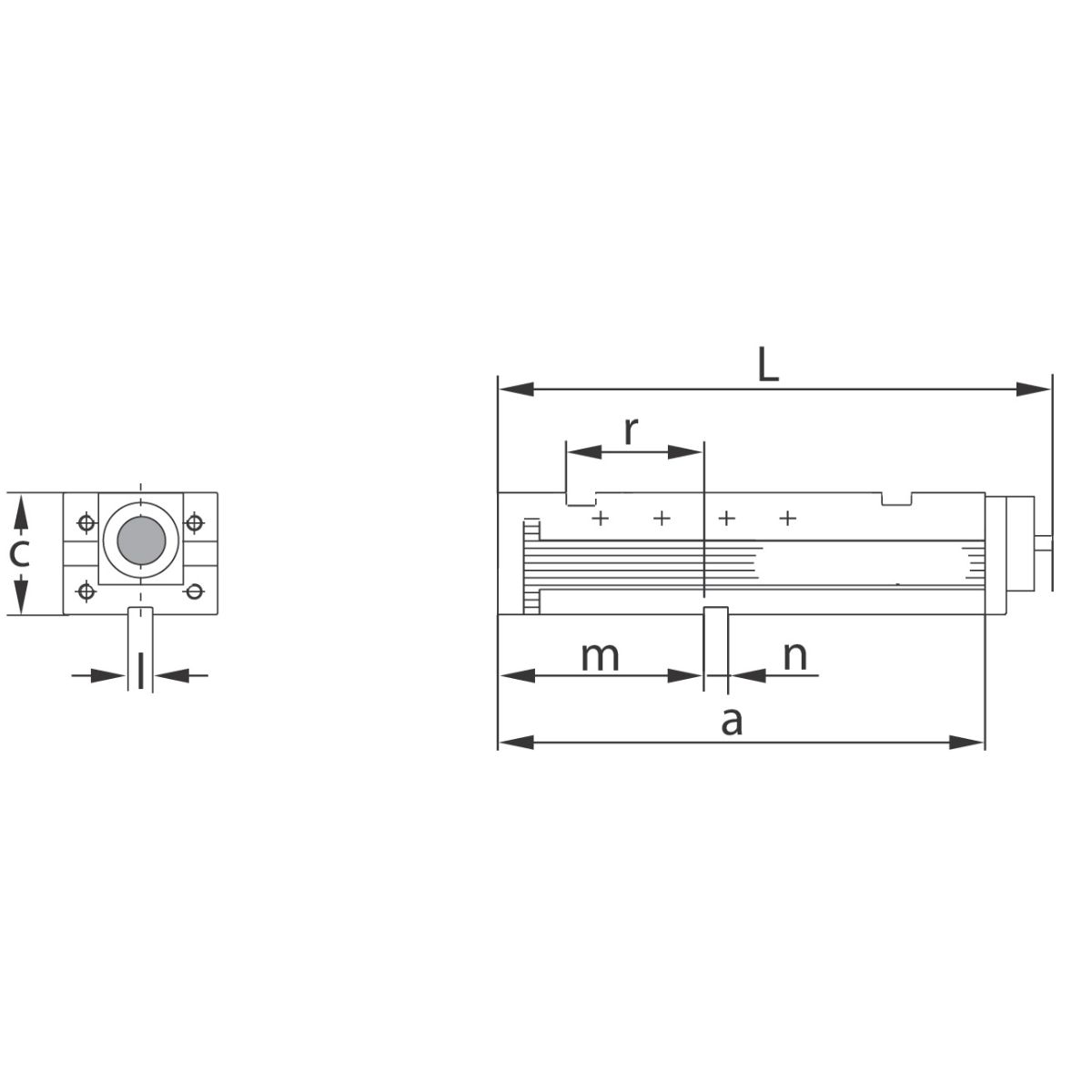

| totallängd L | 446 mm | |
| grundhållarlängd a | 398 mm | |

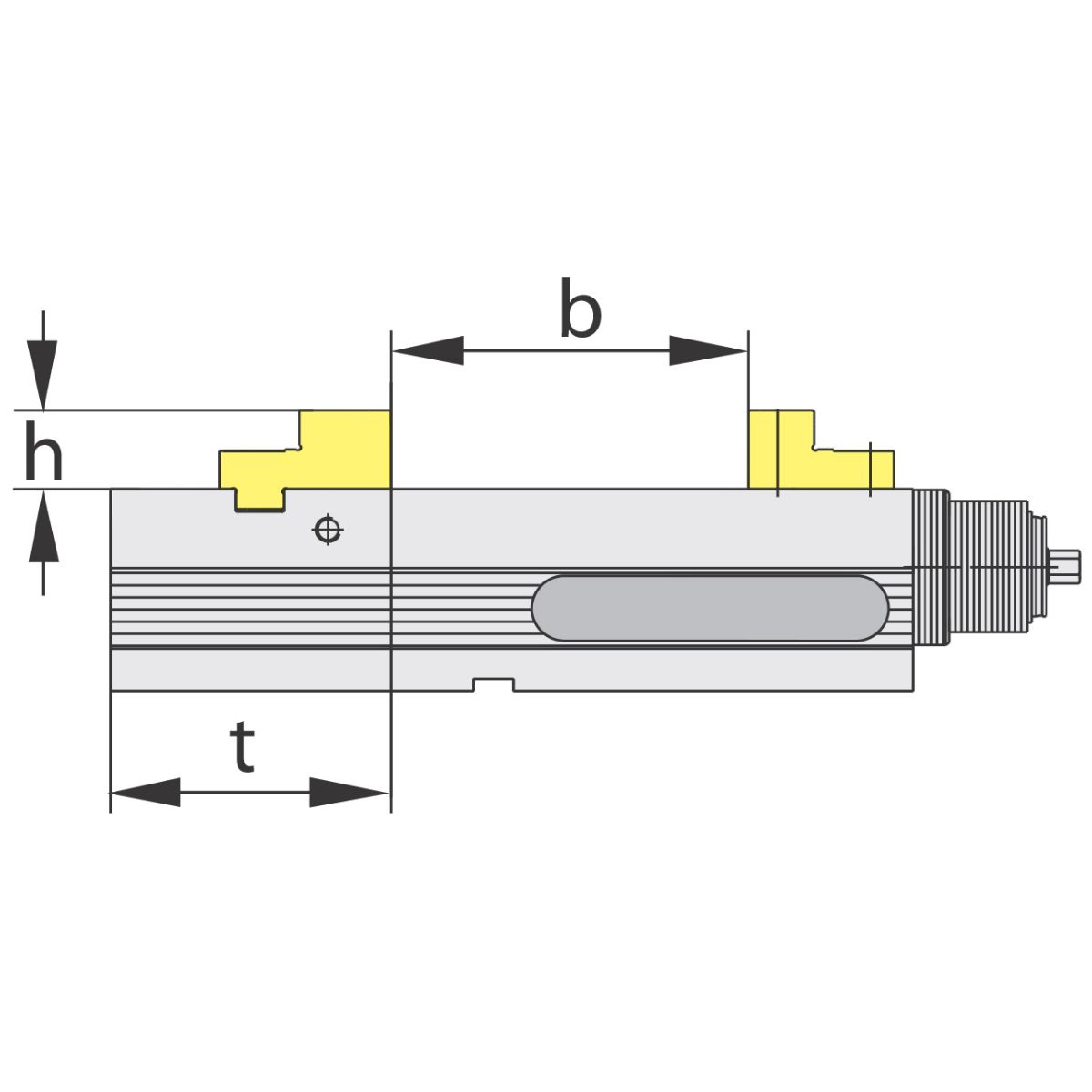

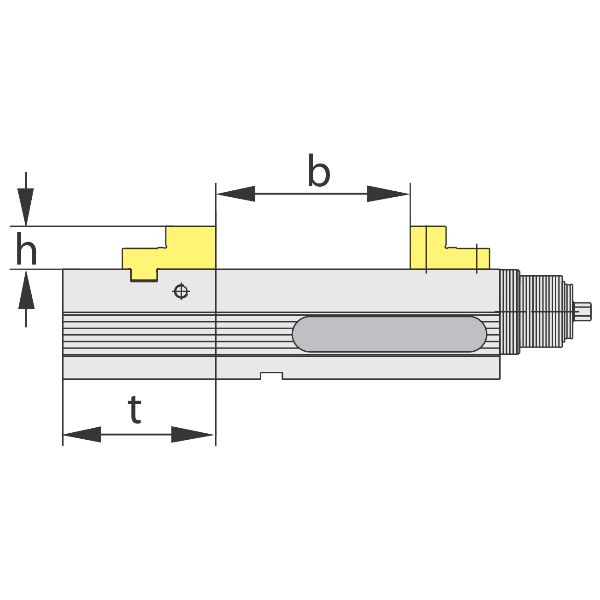

| spännvidd b | 0 mm - 182 mm | |
| Grundstomhöjd c −0,02 | 100 mm | |

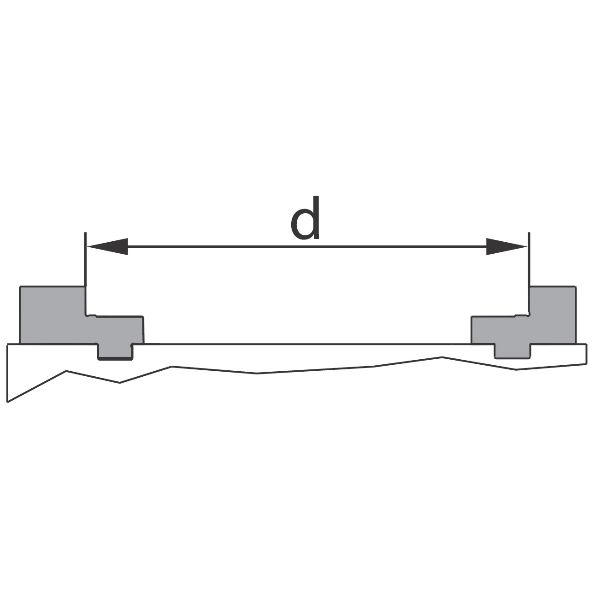

| Spännvidd d | 131 mm - 313 mm | |
| backhöjd h | 39,5 mm | |
| Längsgående spår l H7 | 20 mm | |
| m | 180 mm | |
| Krysspår n H7 | 20 mm | |
| r ±0,015 | 118 mm | |
| t | 144 mm | |
| färgkod för passande tillbehör | LC-GARANT | |
| Produktslag | Maskinskruvstycke |
Identification numbers & Classifications
| Artikkelkode | 360510 125 | |
| EAN / GTIN | 4250364401500 | |
| Manufacturer number | 360510 125 |
Beskrivelse
Utförande:
- Små yttermått, optimalt förhållande mellan spännvidd och totallängd. Spännkraften kan kontrolleras optiskt med hjälp av fyra ringmarkeringar. Det maximala spänntrycket kan upprepas med hjälp av det inbyggda fasta anslaget.
- Mycket fast grundstomme av segjärn, över- och undersidan slipade; parallellitet 0,02 mm.
- Inklusive hål 25H6 M10 för nollpunktspännsystem c/c 200 mm.
Egenskaper:
- Klick-snabbytessystem för höjdanslag/backar. Korta omriggningstider och hög flexibilitet
- Helkapslad och nitrerhärdad spindel (ökad funktionssäkerhet, optimerat spånskydd, minimalt rengöringsbehov).
Användningsdata:
Universalspännsystem för fleroperationsmaskiner.
Leveransinnehåll:
Inklusive 2 stegbackar, 1 handvev, 4 spännjärn och 1 stiftnyckel.
Specialtillbehör:
- Uppriktnings- och fixeringssats nr 360530.
- Arbetsstyckstopp och reservvev se nr 360555; 352650 och 360800.
- Handvevförlängning se nr 360850.
- Spännbackar se även nr 361380 − 361770 och 362390 − 362600.
- Reservstegbackar se nr 361400; 361420, resp. 361295; 361296.
- Dragtapp nr 360025.
- Adapterplattor för snabbt backbyte Xtric nr 361293 och 361294 storlek 125.
- Adapterplattor nr 361297 och 361298 storlek 125.
Anmärkning:
