GARANT Master Form Steel maskinrullgängtapp med smörjspår HSSE-PM form C 6HX, TiAlN, M: M2,5
Article no.: 139194 M2,5
Artikkelkode:
- Gängtyp: M
- Flankvinkel: 60
- Skärmaterial: HSS E PM
- Norm: DIN 2174
- Gängnorm: DIN 13
Produktinformasjon
Technical Data
| gänga | M2,5 | |
| Beläggning | TiAlN | |
| Gängtyp | M | |
| Flankvinkel | 60 grad | |
| Skärmaterial | HSS E PM | |
| Norm | DIN 2174 | |
| Gängnorm | DIN 13 | |
| Toleransklass | ISO 2X 6HX | |
| Skärfasform | C | |
| Skaft | Cylindriskt skaft med h9 | |
| Invändig | nej | |
| Användning vid håltyp | upp till 3×D vid bottenhål; upp till 3×D vid genomgående hål | |
| Skärriktning | Höger | |
| Gängstigning | 0,45 mm | |

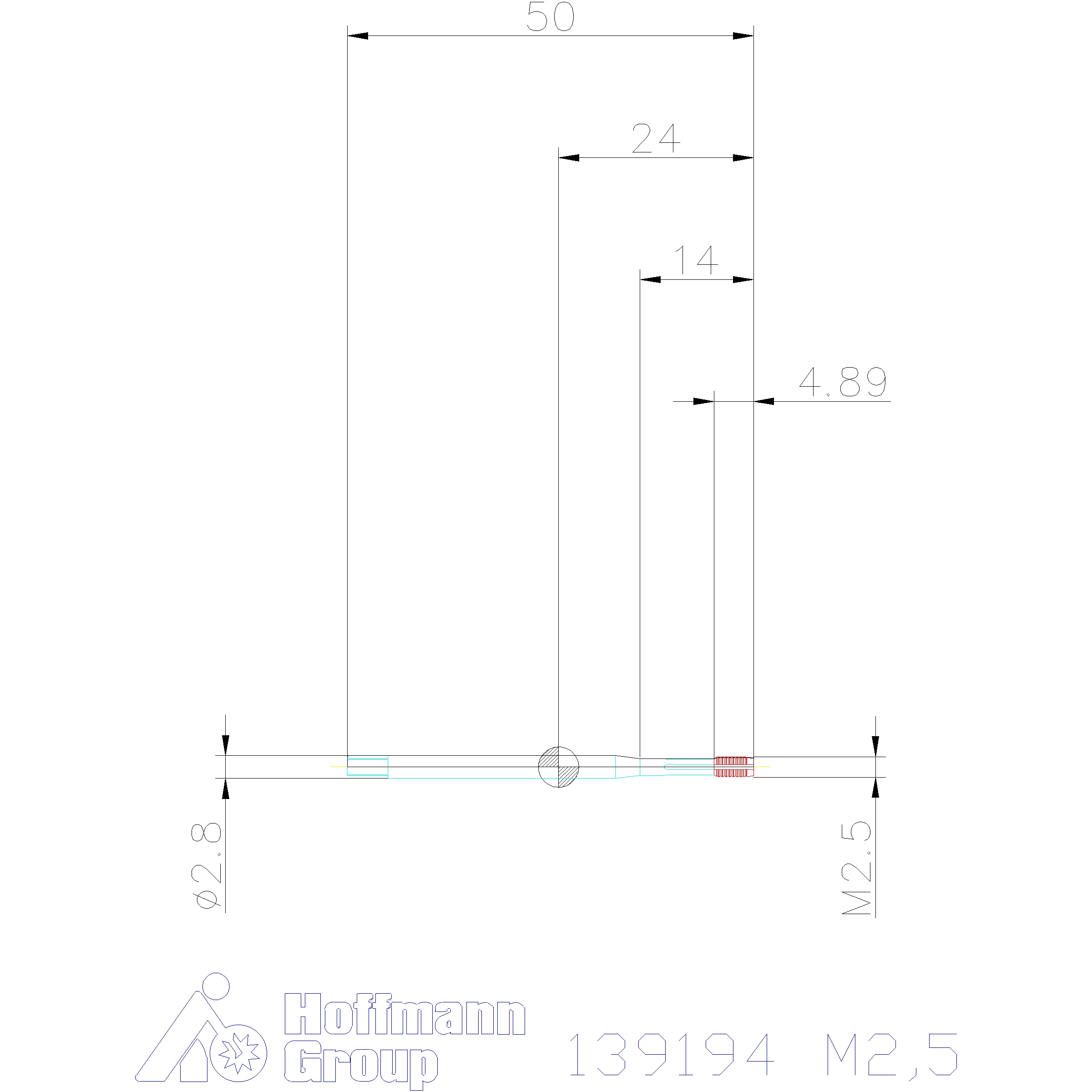

| totallängd L | 50 mm | |
| Skaftdiameter Ds | 2,8 mm | |
| Skaftfyrkant □ | 2,1 mm | |
| Kärnhålsdiameter riktvärde | 2,3 mm | |
| Gäng-⌀ | 2,5 mm | |
| Antal spånspår | 4 | |
| Färgring | Utan | |
| Antal skär Z | 4 | |
| Gängdjup | 7,5 mm | |
| Serie | GARANT Master | |
| Produktslag | Rullgängtapp |
Identification numbers & Classifications
| Artikkelkode | 139194 M2,5 | |
| EAN / GTIN | 4062406381134 | |
| Manufacturer number | 139194 M2,5 |
Användningstabell
N
38
P
37
P
35
P
27
P
18
P
12
M
12
M
7
N
22
Beskrivelse
Utförande:
DIN 2174 (≈ DIN 371 ≤ M10; ≈ DIN 376 ≥ M12).
Toleransklass: ISO 2X/6HX.
Högkapacitetsrullgängtapp av senaste generation, speciellt utvecklad för användning i stålmaterial.
Toleransklass: ISO 2X/6HX.
Högkapacitetsrullgängtapp av senaste generation, speciellt utvecklad för användning i stålmaterial.
- Optimerad polygongeometri som ger reducerat vridmoment.
- Flerskikts HIPIMS-beläggning som ger hög slitstyrka.
- HSS-E-PM-substrat för högsta möjliga processäkerhet.
