Dispositivo di fissaggio rapido a doppia leva con piede orizzontale, Modello: 0
Codice art.: 376500 0
copia
Codice materiale:
copia
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Per pezzi piani: Vite di pressione con puntale in gomma (esecuzione standard).
Fare clic per ingrandire l‘immagine
Per pezzi non piani: vite di pressione con snodo su richiesta.
Fare clic per ingrandire l‘immagine
Per il serraggio a due punti: braccio trasversale con 2 viti di pressione n. art. 376970
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Dettagli prodotto

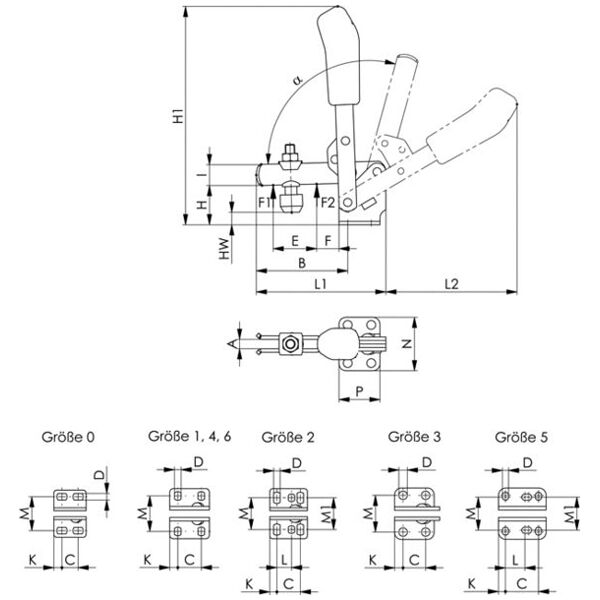

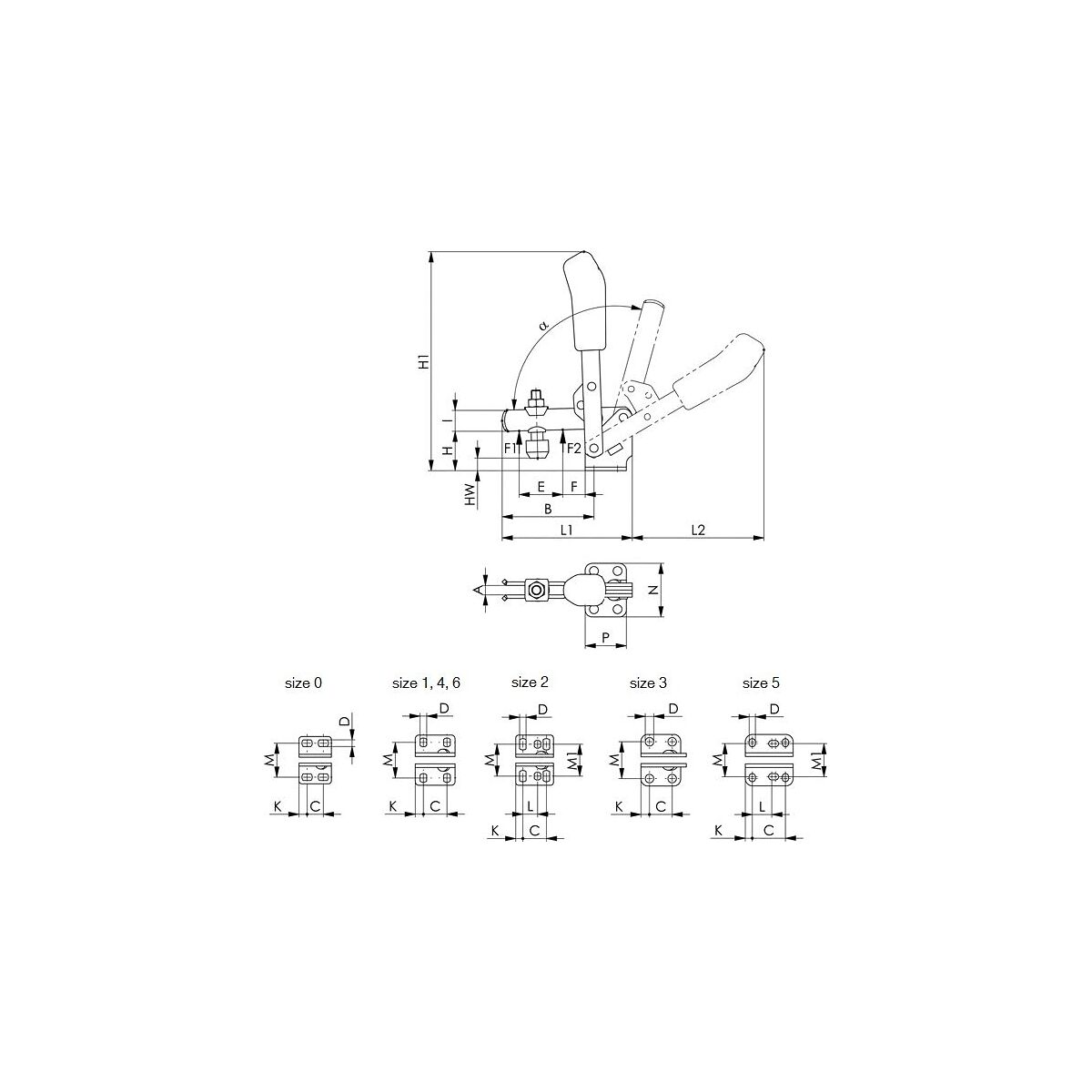

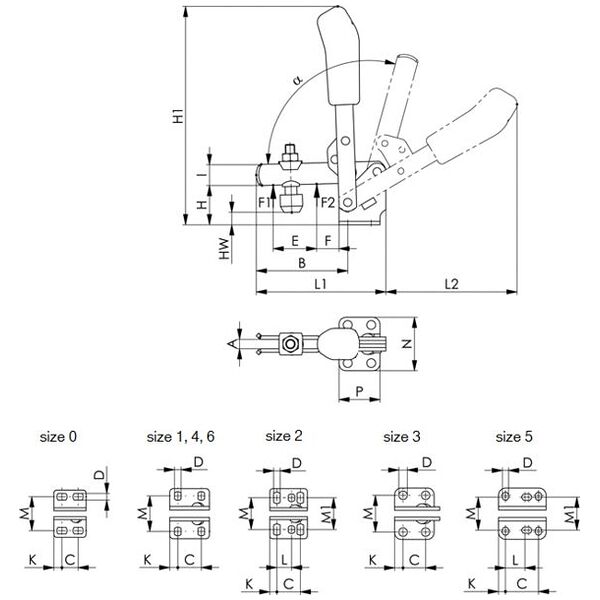

Dati tecnici
| Modello | 6800J | |
| Distanza fori e | 8,5-13,5 mm | |
| Distanza fori f | 23 mm | |
| ⌀ Foro d | 4,5 mm | |
| Altezza di serraggio H | 18 mm | |
| Forza di tenuta P1 | 500 N | |
| Forza di tenuta P2 | 700 N | |
| Altezza complessiva | 81 mm | |
| Lunghezza complessiva | 49 mm | |
| Vite di pressione | M4×25 mm | |
| Tipo di prodotto | Dispositivo di fissaggio rapido a doppia leva |
Identificazione e classificazione
| Codice articolo |
376500 0
copia |
|
| EAN / GTIN |
4020772007737
copia |
|
| Codice del produttore |
557301
copia |
|
| Produttore | Andreas Maier GmbH & Co. KG, Waiblinger Straße 116, 70734 FELLBACH, Deutschland, www.amf.de |
Descrizione
Esecuzione:
Con piede orizzontale per il fissaggio su piastre di montaggio, ecc.
- Struttura compatta grazie ad una nuova impugnatura.
- Impugnatura ergonomica bicomponente estremamente pratica grazie alla superficie più ampia.
- Sicurezza antisganciamento per vite di pressione.
- Protezione di contatto grazie al pezzo di serraggio di sicurezza che non permette di intervenire.
Uso:
Per serrare e liberare rapidamente il pezzo nelle lavorazioni di serie o per l’impiego in dispositivi di serraggio speciali. Adatto per il serraggio per foratura, alesatura, rettifica, piegatura, saldatura, montaggio, ecc.
