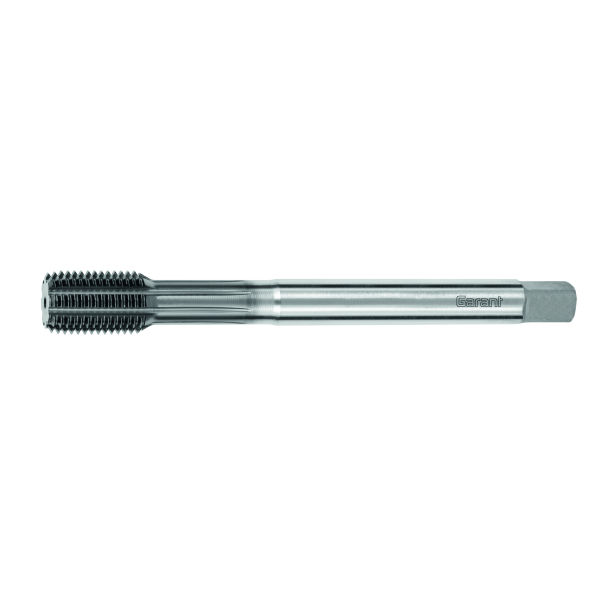

Maschio a macchina a rullare GARANT Master Form Steel con scanalature per lubrificazione HSS-E-PM Forma C 7GX, TiAlN, M: M12
Codice art.: 139207 M12
Codice materiale:
- Tipo di filettatura: M
- Angolo di filetto: 60
- Materiale da taglio: HSS E PM
- Normativa: DIN 2174
- Norma filettatura: DIN 13
Dettagli prodotto
Dati tecnici
| Misura del filetto | M12 | |
| Rivestimento | TiAlN | |
| Tipo di filettatura | M | |
| Angolo di filetto | 60 grado | |
| Materiale da taglio | HSS E PM | |
| Normativa | DIN 2174 | |
| Norma filettatura | DIN 13 | |
| Classe di tolleranza | 7GX | |
| Forma dell’imbocco | C | |
| Codolo | Codolo cilindrico con h9 | |
| Passaggio interno per LR | no | |
| Utilizzo per tipo di foro | fino a 3×D in caso di foro cieco; fino a 3×D in caso di foro di passaggio | |
| Direzione di taglio | destro | |
| Passo della filettatura | 1,75 mm | |
| Lunghezza complessiva L | 110 mm | |
| ⌀ Codolo Ds | 9 mm | |
| Quadro del codolo □ | 7 mm | |
| Valore indicativo del ⌀ preforo | 11,2 mm | |
| ⌀ Filettatura | 12 mm | |
| Numero di scanalature per i trucioli | 8 | |
| Colore collarino | senza | |
| Numero taglienti Z | 8 | |
| Profondità filettatura | 36 mm | |
| Serie | GARANT Master | |
| Tipo di prodotto | Maschi a rullare |
Codice articolo e classificazioni
| Codice articolo | 139207 M12 | |
| EAN / GTIN | 4062406383671 | |
| Codice del produttore | 139207 M12 |
Tabella dati
N
38
P
37
P
35
P
27
P
18
P
12
M
12
M
7
N
22
Descrizione
Esecuzione:
Maschi a rullare ad alte prestazioni di ultimissima generazione, sviluppati appositamente per l’impiego su acciai.
DIN 2174 (≈ DIN 371 ≤ M10; ≈ DIN 376 ≥ M12).
Classe di tolleranza: 7GX.
- Geometria poligonale ottimizzata per una coppia ridotta.
- Rivestimento HIPIMS a più strati per un’elevata resistenza all’usura.
- Substrato HSS-E-PM per la massima sicurezza dei processi.
DIN 2174 (≈ DIN 371 ≤ M10; ≈ DIN 376 ≥ M12).
Classe di tolleranza: 7GX.
Uso:
Per pezzi trattati con uno strato galvanico protettivo oppure soggetti a deformazione post tempra.
