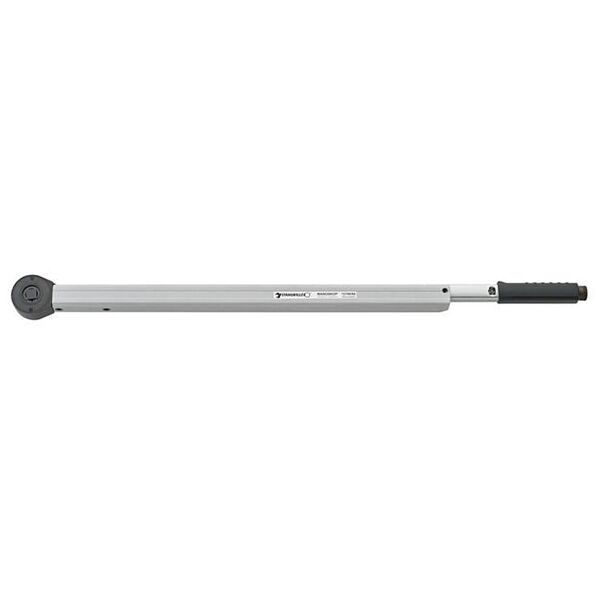

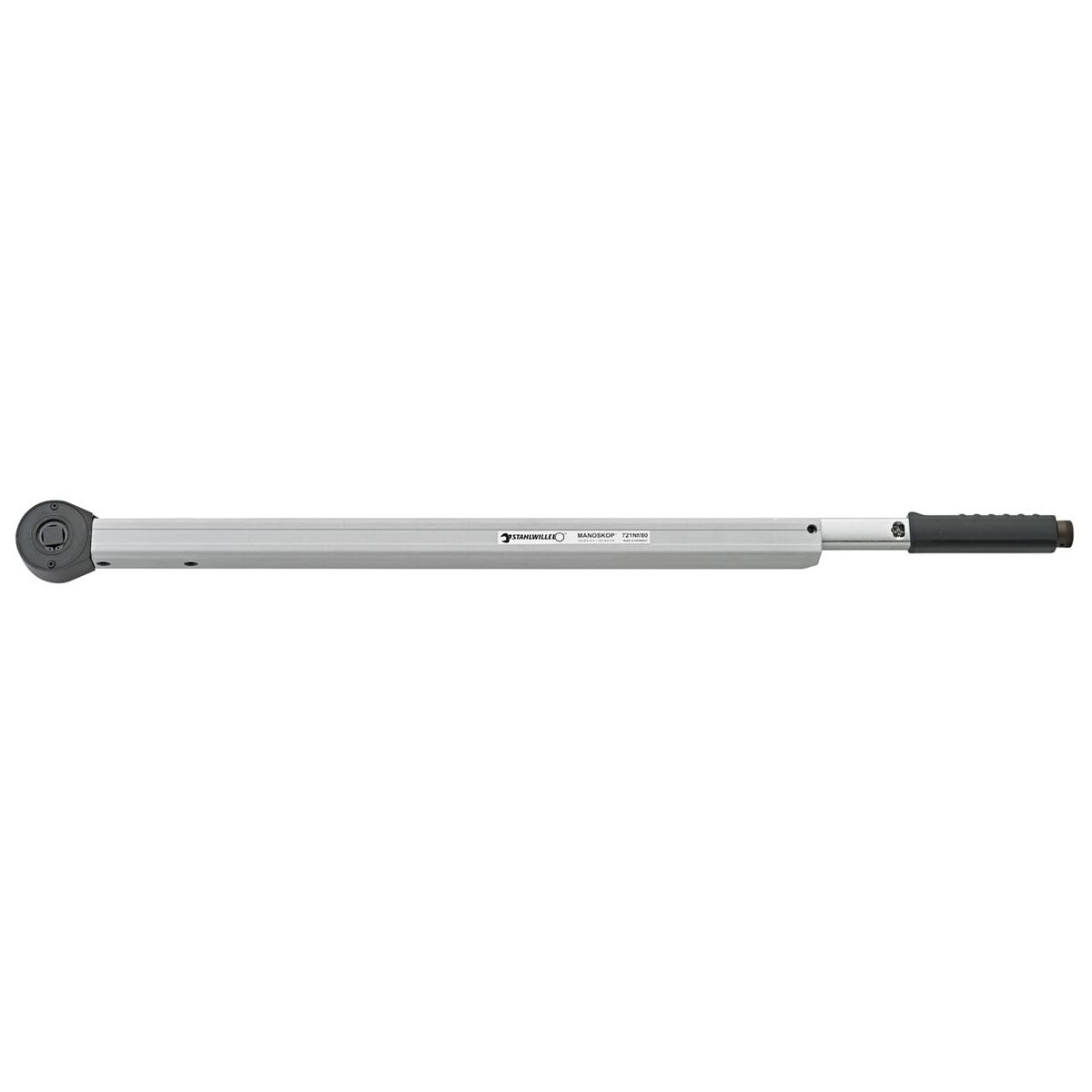

Chiave dinamometrica Standard MANOSKOP® 721 con cricchetto, Coppia max.: 800Nm
Codice art.: 657220 800
Codice materiale:
- Direzione di serraggio: Serraggio orario e antiorario
- Precisione di misura della coppia: ±4
- Certificato di collaudo: Certificato di collaudo del produttore
Dettagli prodotto
Dati tecnici
| Coppia massima | 800 Nm | |
| Direzione di serraggio | Serraggio orario e antiorario | |
| Precisione di misura della coppia | ±4 % | |
| Certificato di collaudo | Certificato di collaudo del produttore | |
| Serie | MANOSKOP® 721Nf | |
| Lunghezza complessiva L | 1.051 mm | |
| Larghezza della testa b | 76 mm | |
| Altezza della testa h | 42 mm | |
| Campo di coppia | 160 Nm - 800 Nm | |
| Campo di coppia | 120 lbfft - 600 lbfft | |
| Divisione della scala, 1 tacca = | 20 Nm | |
| Peso | 6.380 g | |
| Quadro di manovra femmina | 3/4 pollici | |
| Display | analogico | |
| Segnalazione dello sblocco | acusticamente; tattile | |
| Principio di rilascio | Corsa di rilascio breve meccanica | |
| Tipo di collegamento | Quadro di manovra maschio (cricchetto) | |
| Metrologia | meccanico | |
| Dati protocollabili | no | |
| Impostazione del valore di soglia | con scala graduata | |
| Feedback | “attivazione” | |
| Risoluzione | Nm | |
| Metodo di misura | Coppia | |
| Regolabilità del valore di soglia | regolabile | |
| Normativa | DIN EN ISO 6789 | |
| Lunghezza della leva con interasse tarato in fabbrica [l3] | 938 mm | |
| Tipo di prodotto | Chiave dinamometrica |
Codice articolo e classificazioni
| Codice articolo | 657220 800 | |
| EAN / GTIN | 4018754031979 | |
| Codice del produttore | 50200081 |
Descrizione
Esecuzione:
Chiave dinamometrica robusta, compatta, ad asta unica, preimpostabile secondo diverse scale (Nm e lbf.ft) e a rilascio automatico. Questa precisione rimane invariata per migliaia di serraggi, dato che tutti i particolari soggetti a usura sono in materiale di grande qualità e che l’asta flessibile viene sollecitata solo per brevi momenti. Raggiunto il valore di coppia, ritorna immediatamente in posizione di riposo. Corpo e impugnatura: tubo a sezione quadra stabile.
Unità di misura: Nm, lbfft.
Unità di misura: Nm, lbfft.
Cricchetto con quadro intercambiabile per serraggio orario e antiorario.
Funzione:
Raggiunto il valore impostato, la chiave si disarma “emettendo un segnale” sonoro e tattile ed è poi immediatamente pronta all’uso.
Uso:
Grazie alla regolazione rapida, è l’ideale per riparazioni e lavori in piccole serie.
Norma:
Collaudata a norma DIN EN ISO 6789.
Dati d'impiego:

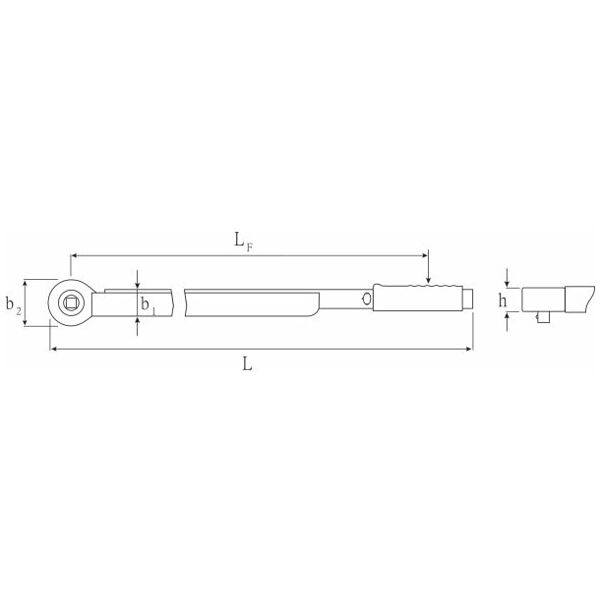

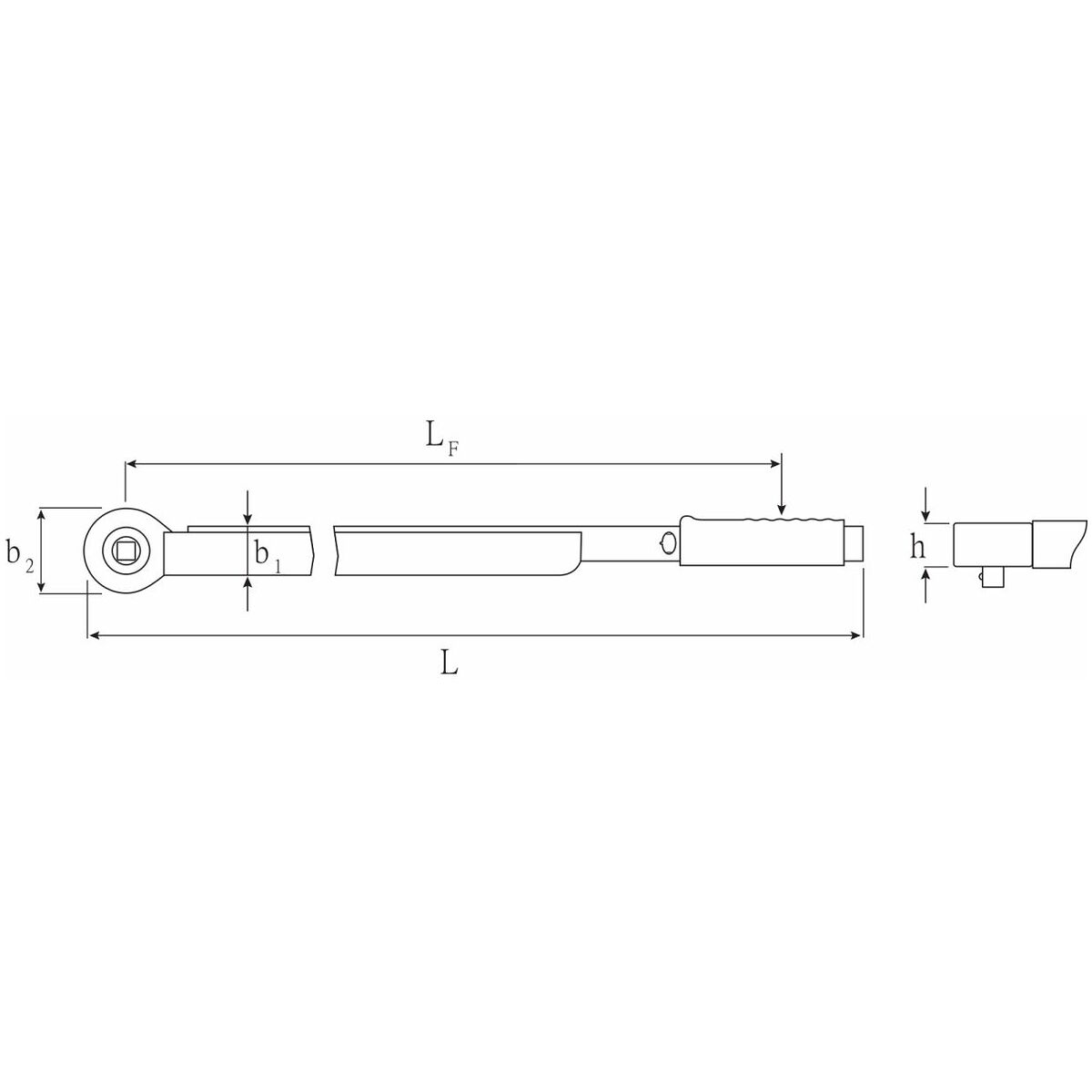

Legenda per disegno e formula:
l1 = lunghezza della leva senza testa a innesto
l2 = interasse regolato sulla chiave dinamometrica
l3 = lunghezza della leva compreso l’interasse tarato in fabbrica
l4 = interasse della testa a innesto
L = lunghezza complessiva dell’utensile
T1 = coppia da impostare
T2 = coppia prescritta
l1 = lunghezza della leva senza testa a innesto
l2 = interasse regolato sulla chiave dinamometrica
l3 = lunghezza della leva compreso l’interasse tarato in fabbrica
l4 = interasse della testa a innesto
L = lunghezza complessiva dell’utensile
T1 = coppia da impostare
T2 = coppia prescritta
Nota:
La precisione di misurazione garantita della coppia è possibile a partire dal campo di coppia tarato secondo DIN EN ISO 6789.
