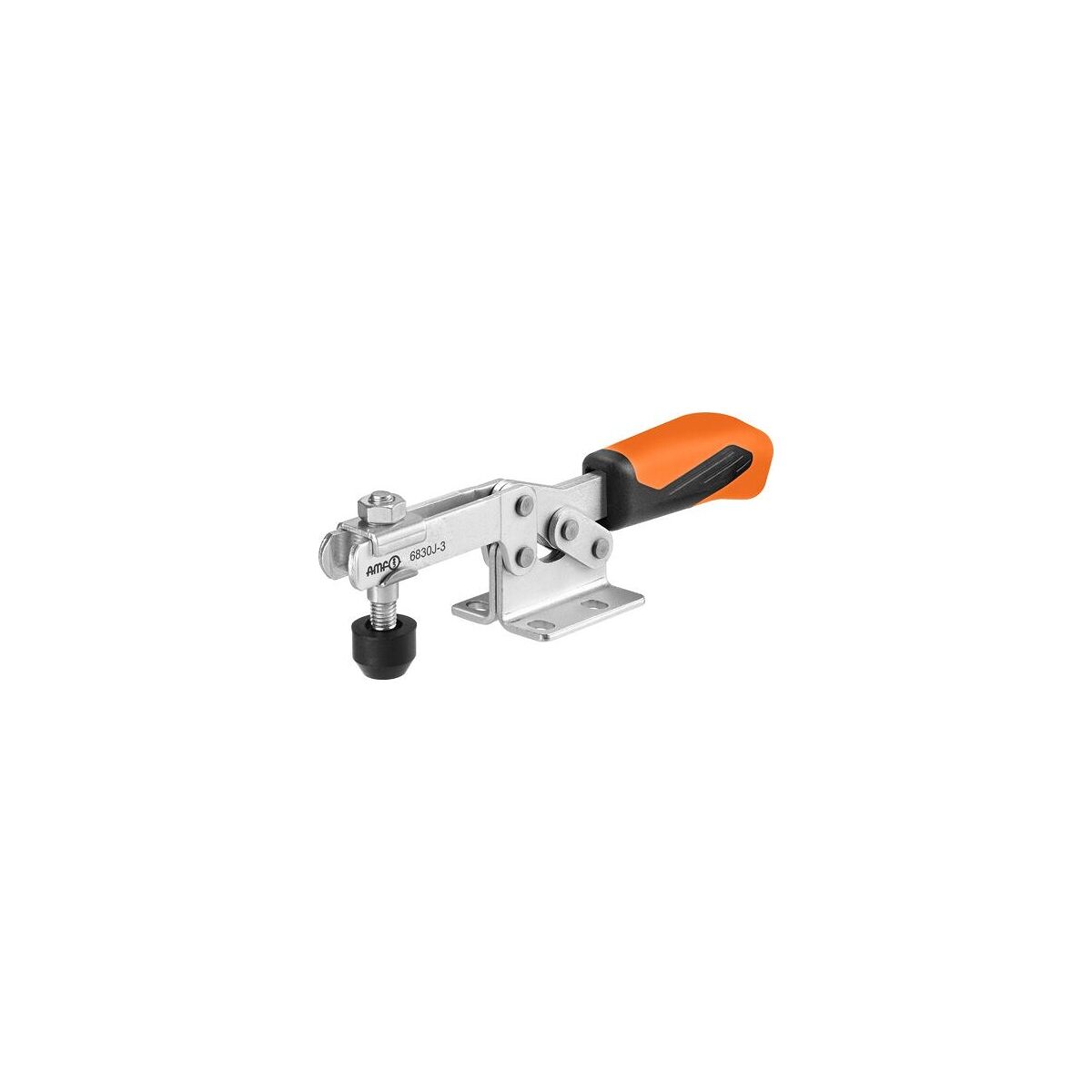

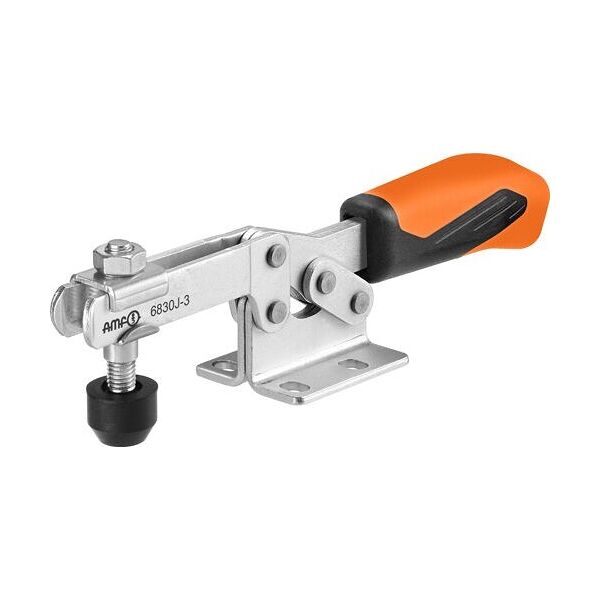

Dispositivi di fissaggio con piede orizzontale 2
Codice art.: 376610 2
Codice materiale:
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Per pezzi non piani: vite di pressione con snodo, su richiesta.
Fare clic per ingrandire l‘immagine
Per il serraggio a due punti: il braccio trasversale con 2 viti di pressione n. art. 376970.
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Dettagli prodotto

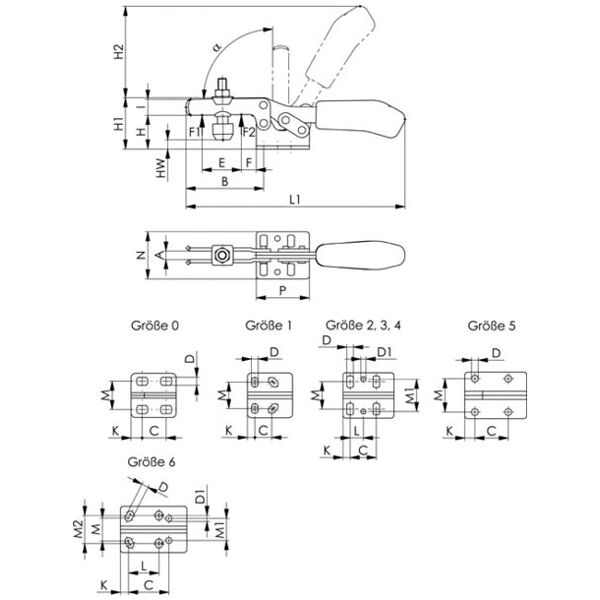

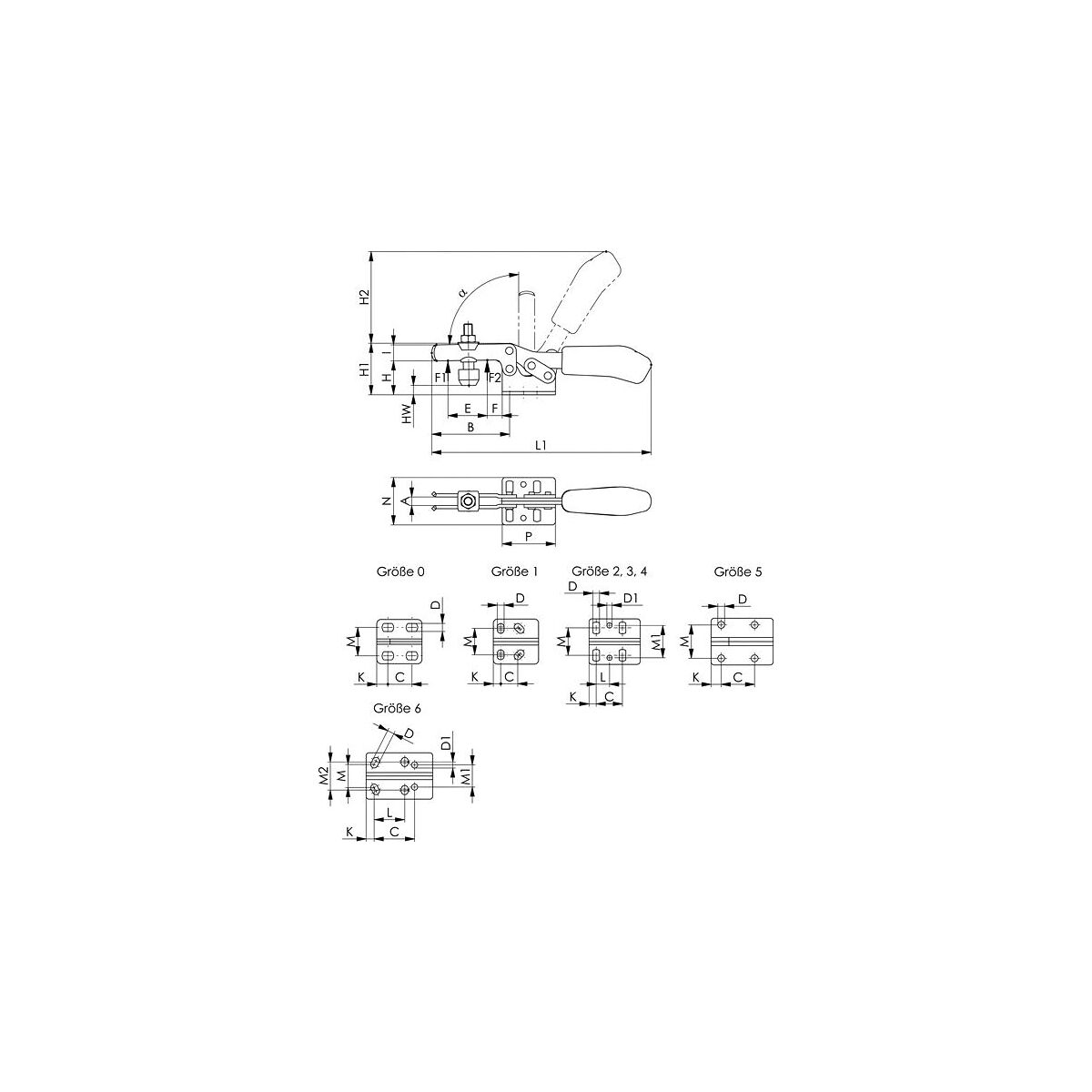

Dati tecnici
| Modello | 6830J | |
| Distanza fori e | 26 mm | |
| Distanza fori f | 19,5-29,5 mm | |
| ⌀ Foro d | 5,6 mm | |
| Altezza di serraggio H | 24 mm | |
| Forza di tenuta P1 | 1.000 N | |
| Forza di tenuta P2 | 1.200 N | |
| Altezza complessiva | 45 mm | |
| Lunghezza complessiva | 162 mm | |
| Vite di pressione | M6×35 mm | |
| Tipo di prodotto | Dispositivi di fissaggio |
Codice articolo e classificazioni
| Codice articolo | 376610 2 | |
| EAN / GTIN | 4020772008079 | |
| Codice del produttore | 557333 |
Descrizione
Esecuzione:
Sicurezza antisganciamento per viti di pressione.
Struttura compatta grazie ad una nuova impugnatura.
Impugnatura ergonomica bicomponente estremamente pratica grazie alla superficie più ampia.
Con piede orizzontale per il fissaggio su piastre di montaggio, ecc.
Struttura compatta grazie ad una nuova impugnatura.
Impugnatura ergonomica bicomponente estremamente pratica grazie alla superficie più ampia.
Con piede orizzontale per il fissaggio su piastre di montaggio, ecc.
Uso:
Per serrare e liberare rapidamente il pezzo nelle lavorazioni di serie o per l’impiego in dispositivi di serraggio speciali. Adatto per il serraggio per foratura, alesatura, rettifica, piegatura, saldatura, montaggio, ecc.
Download & documenti
Confronta con articoli simili
Questo articolo |
Raccomandazioni |
|
|---|---|---|
|
Dispositivi di fissaggio con piede orizzontale 2
su richiesta
Disponibile a magazzino
267 pezzi in magazzino
30,40 €
più IVA all’aliquota corrente
Prezzo più spese di spedizione
|
su richiesta
Disponibile a magazzino
94 pezzi in magazzino
21,11 €
più IVA all’aliquota corrente
Prezzo più spese di spedizione
|
|
| Vite di pressione | M6×35 | M6×40 |
| Altezza complessiva | 45 | 54 |
| Lunghezza complessiva | 162 | 163 |
| Forza di tenuta P1 | 1.000 | 1.200 |
| Forza di tenuta P2 | 1.200 | 1.400 |
| Tipo di prodotto | Dispositivi di fissaggio | Dispositivi di fissaggio |
| Altezza di serraggio H | 24 | 24 |
