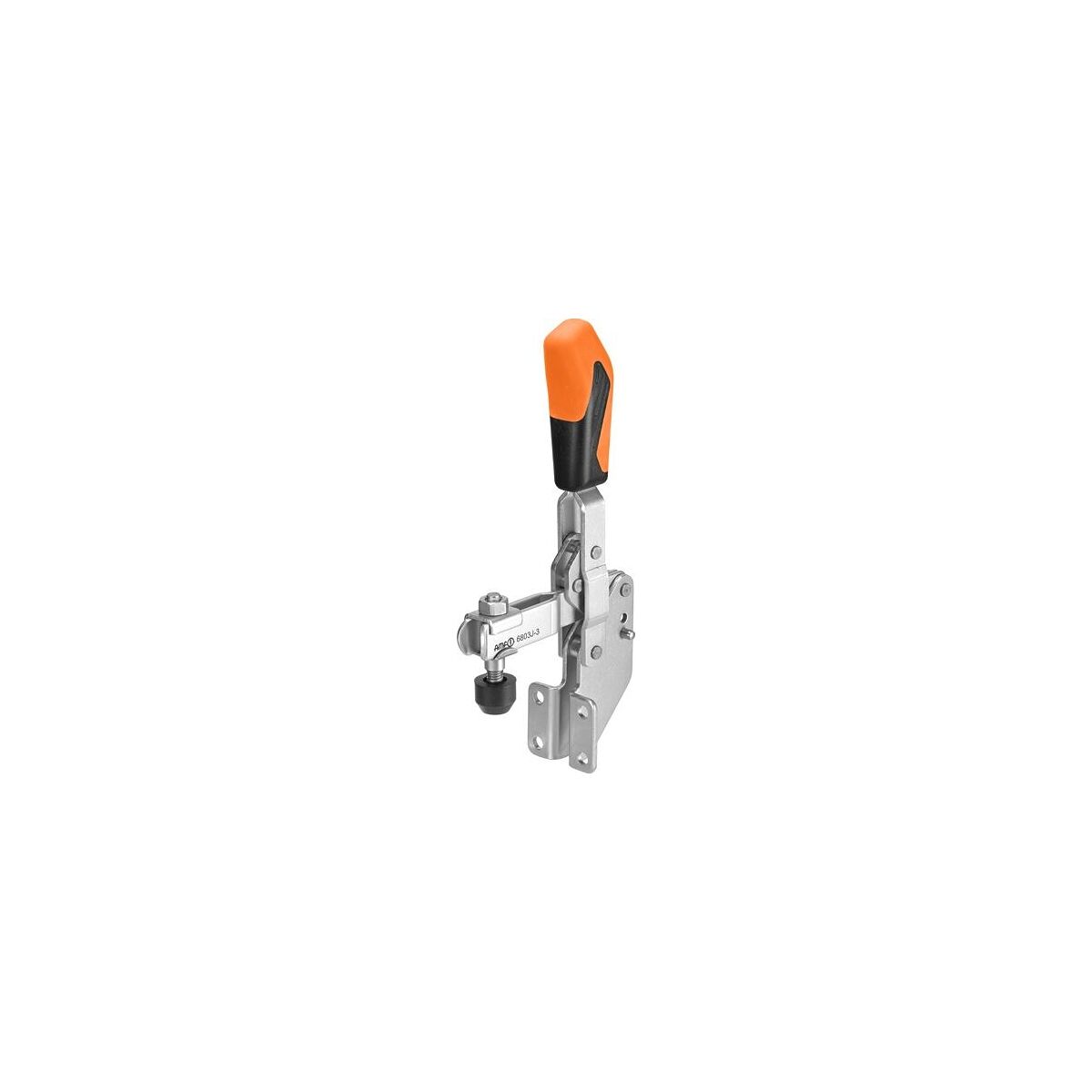

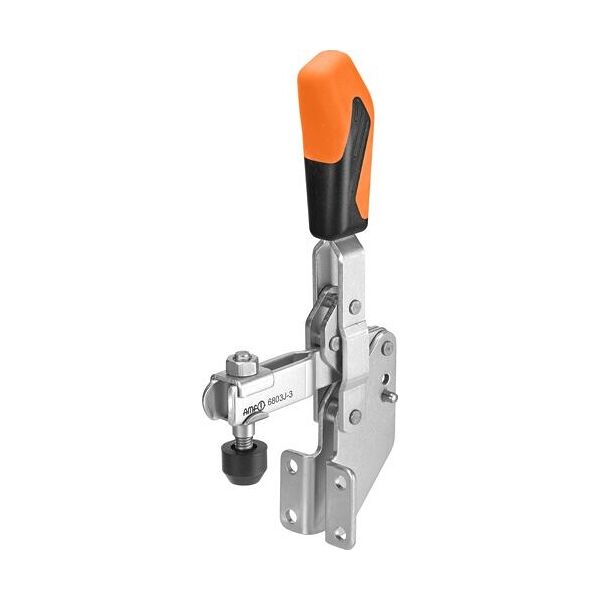

Dispositivo di fissaggio rapido a doppia leva con piede angolare per il montaggio laterale, Modello: 2
Codice art.: 376520 2
Codice materiale:
Dettagli prodotto
Dati tecnici

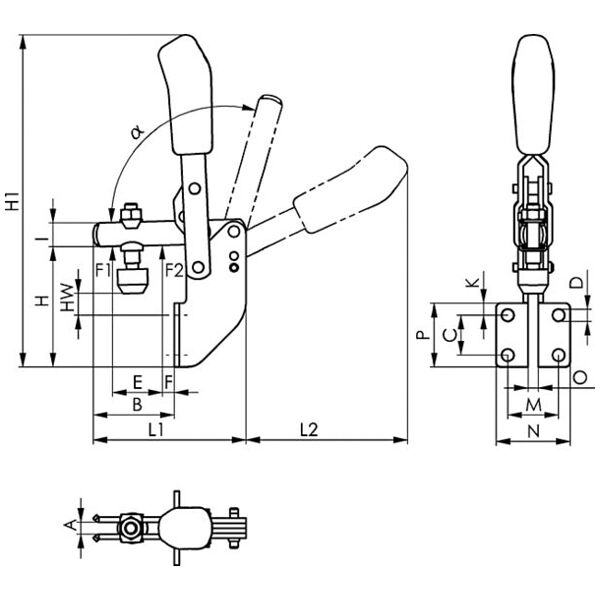

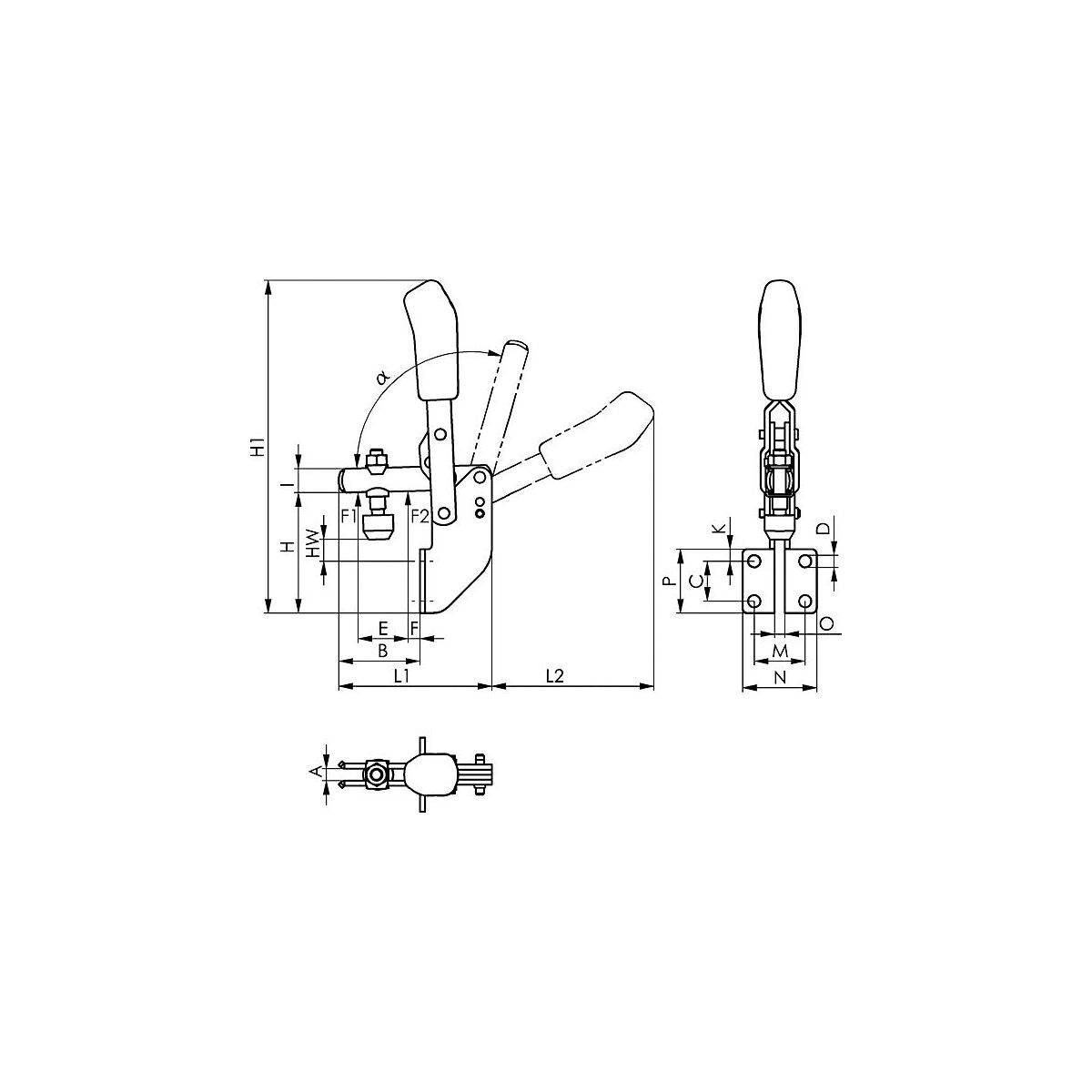

| Modello | 6803J | |
| Distanza fori e | 20 mm | |
| Distanza fori f | 25,5 mm | |
| ⌀ Foro d | 6,1 mm | |
| Altezza di serraggio H | 35 mm | |
| Forza di tenuta P1 | 1.000 N | |
| Forza di tenuta P2 | 1.200 N | |
| Altezza complessiva | 176,5 mm | |
| Lunghezza complessiva | 77 mm | |
| Vite di pressione | M6×35 mm | |
| Tipo di prodotto | Dispositivo di fissaggio rapido a doppia leva |
Codice articolo e classificazioni
| Codice articolo | 376520 2 | |
| EAN / GTIN | 4020772007898 | |
| Codice del produttore | 557319 |
Descrizione
Esecuzione:
Con piede angolare per il montaggio laterale.
- Struttura compatta grazie ad una nuova impugnatura.
- Impugnatura ergonomica bicomponente estremamente pratica grazie alla superficie più ampia.
- Sicurezza antisganciamento per vite di pressione.
- Protezione di contatto grazie al pezzo di serraggio di sicurezza che non permette di intervenire.
Uso:
Per serrare e liberare rapidamente il pezzo nelle lavorazioni di serie o per l’impiego in dispositivi di serraggio speciali. Adatto per il serraggio per foratura, alesatura, rettifica, piegatura, saldatura, montaggio, ecc.
