GARANT Master Alu SlotMachine VHM-Schruppfräser HPC, DLC, ⌀ e8 DC: 14mm
Artikel-Nr.: 205265 14
Sachnummer:
- Schneidstoff: VHM
- Norm: Werksnorm
- Fräsprofil: WR
- Toleranz Nenn-⌀: e8
- Zähnezahl Z: 4
Produktdetails
Technische Daten
| Serie | Master Alu | |
| Schneiden-⌀ DC | 14 mm | |
| Beschichtung | DLC | |
| Schneidstoff | VHM | |
| Norm | Werksnorm | |
| Fräsprofil | WR | |
| Toleranz Nenn-⌀ | e8 | |
| Zähnezahl Z | 4 | |
| Spiralwinkel | 35 Grad | |
| Spiralwinkel-Eigenschaft | ungleich | |
| Teilung der Schneiden | ungleich | |
| Zustellrichtung | horizontal, schräg und vertikal | |
| Eingriffsbreite ae bei Fräsoperation | Vollnut Schnitttiefe 1×D; 0,5×D bei Besäumen | |
| Schaft | DIN 6535 HA mit h6 | |
| Wuchtgüte mit Schaft | G 2,5 mit HA | |
| Innenkühlung | nein | |
| Zerspanungsstrategie | HPC | |

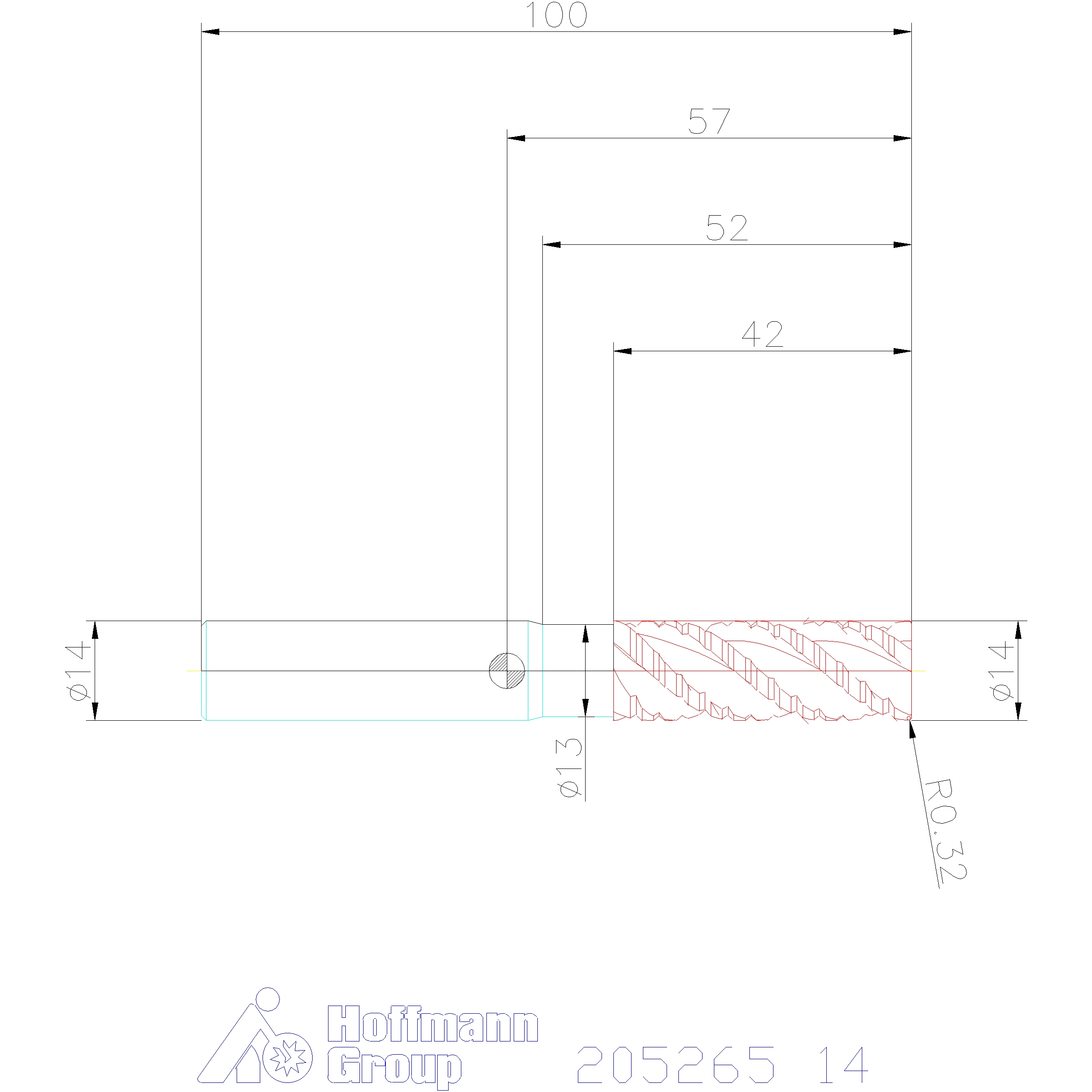

| Schneidenlänge Lc | 42 mm | |
| Auskraglänge L1 inkl. Freistellung | 52 mm | |
| Freistellungs-⌀ D1 | 13 mm | |
| Gesamtlänge L | 99 mm | |
| Schaft-⌀ Ds | 14 mm | |
| Eckenverrundung rv | 0,32 mm | |
| Vorschub fz für Nutenfräsen in Alu kurzspanend | 0,18 mm | |
| Vorschub fz für Besäumen in Alu kurzspanend | 0,2 mm | |
| Farbring | gelb | |
| Produktart | Eckfräser |
Identifikationsnummern & Klassifikationen
| Artikelnummer | 205265 14 | |
| EAN / GTIN | 4062406122577 | |
| Herstellernummer | 205265 14 |
Anwendertabelle
N
450
N
400
N
380
N
120
N
100
N
160
N
200
Beschreibung
Ausführung:
Zum Schruppen. Spezieller Schliff für die Bearbeitung von NE- Metallen.
Vorteil:
Optimierte Nutenform, exzentrischer Hinterschliff, große Spanräume.
Bis 2 × D ins Volle bei höchsten Vorschubsraten und hoher Laufruhe.
Rampen bis 45° möglich.
Höchste Vorschubsraten beim senkrechten Eintauchen durch spezielle Tauchgeometrie möglich.
Bis 2 × D ins Volle bei höchsten Vorschubsraten und hoher Laufruhe.
Rampen bis 45° möglich.
Höchste Vorschubsraten beim senkrechten Eintauchen durch spezielle Tauchgeometrie möglich.
Hinweis:
Form HB mit Nr. 205266 bestellen.
