Equipo digital de alturas 2D HC1, Tipo: 350
Número de artículo: 445350 350
Copiar
Código del artículo:
Copiar
Haga clic para ampliar la imagen
Haga clic para ampliar la imagen

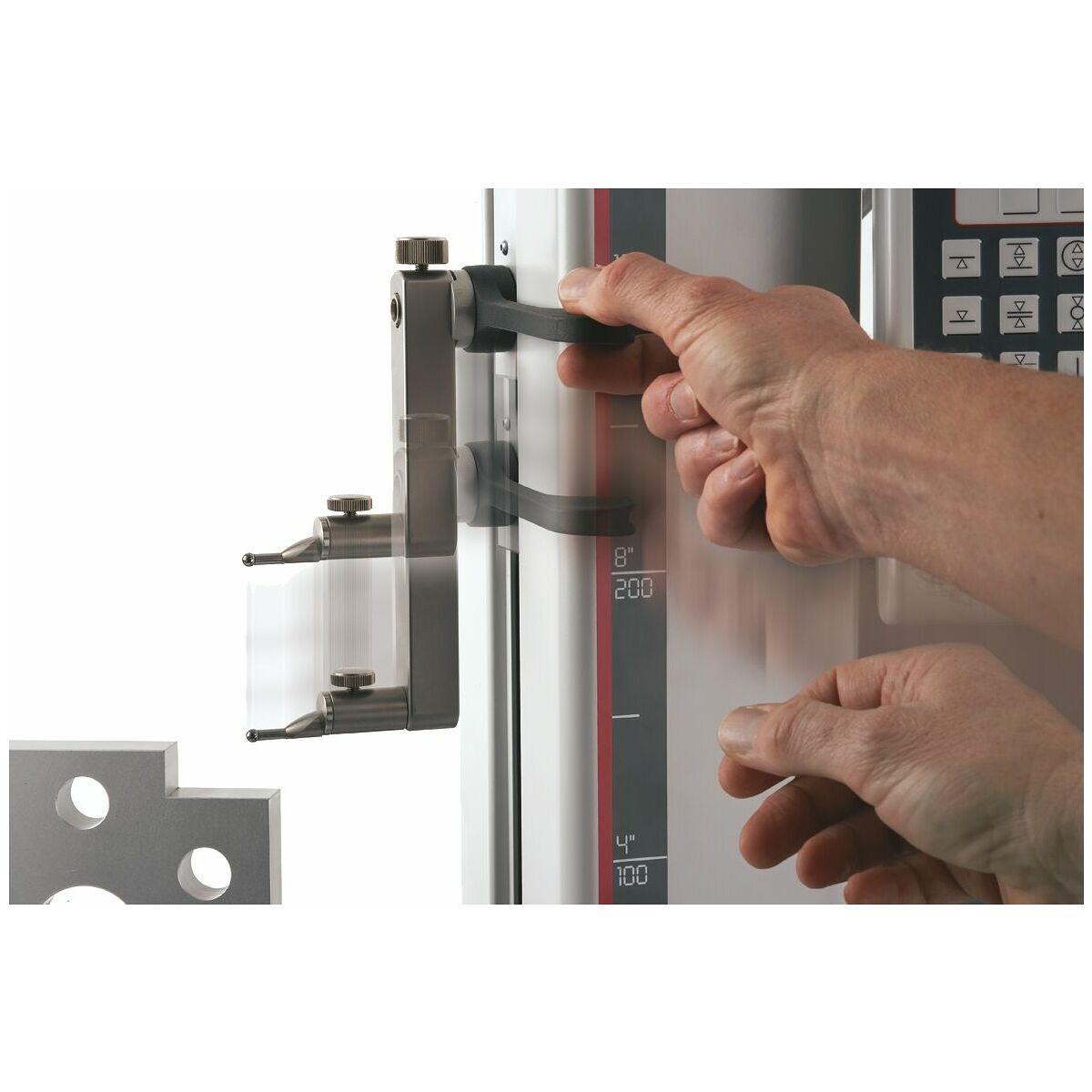

Se mueve el carro de medida con la mano en la dirección del objeto que se va a medir.
Haga clic para ampliar la imagen

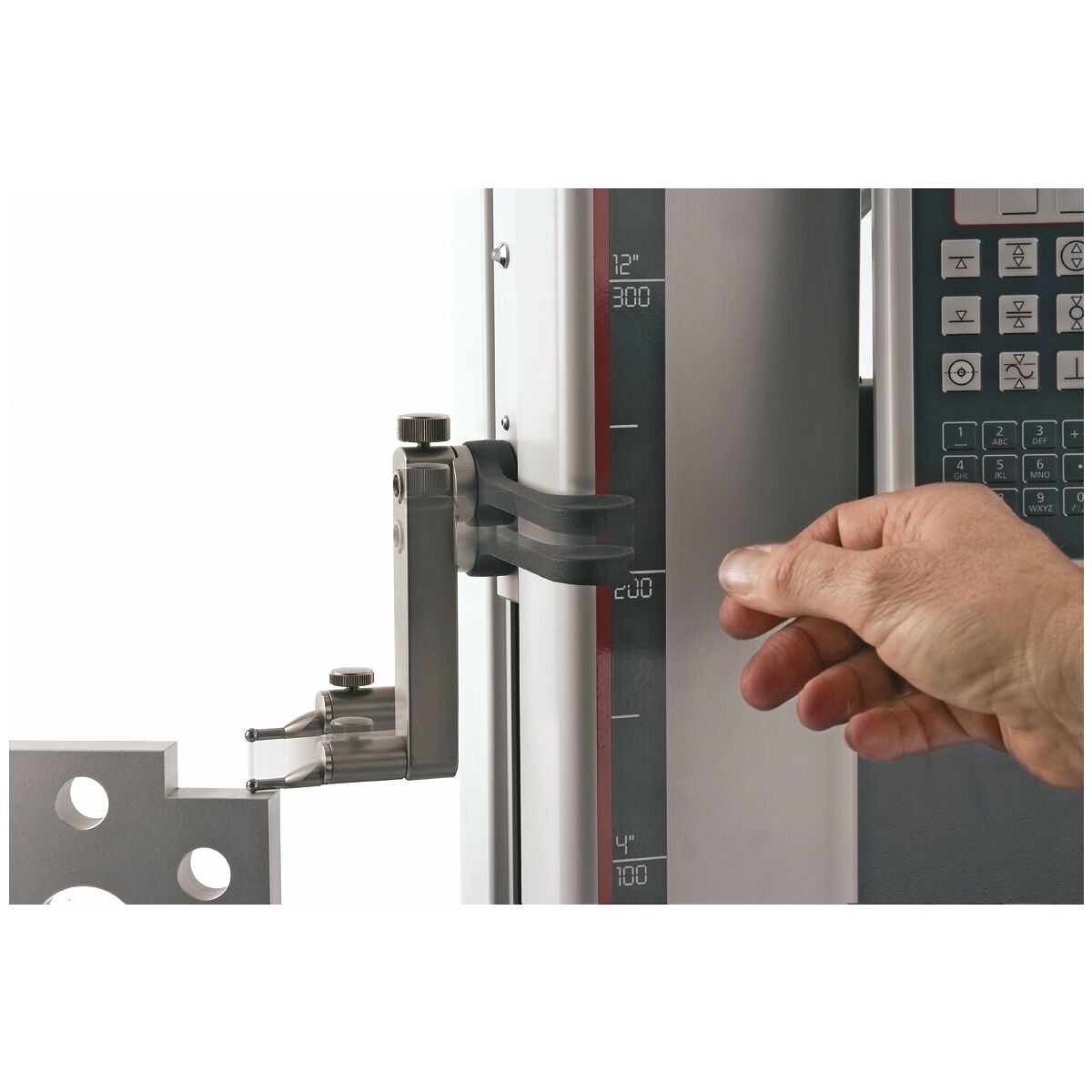

El motor hace arrancar automáticamente el proceso de medición.
Haga clic para ampliar la imagen
El usuario puede dejar las dos manos en el instrumento de medición (palpador, cojinete neumático y teclas rápidas) y medir de esta forma la pieza de trabajo por completo.
- Norma: Norma de fábrica
- Lectura conmutable: mm / pulgadas
- Interfaz: Conexión RS232C; Conexión RS232C
- Certificado de prueba: Certificado de prueba del fabricante
Detalles de producto
Datos técnicos
| Norma | Norma de fábrica | |
| Capacidad de medición | 350 mm | |
| Ámbito de aplicación máximo | 0 mm - 520 mm | |
| Lectura conmutable | mm / pulgadas | |
| Incremento numérico conmutable | 0,01 / 0,005 / 0,001 / 0,0005 / 0,0001 mm | |
| Margen de error (L = longitud de medición en mm) | 1,8 + L / 600 µm | |
| Precisión de repetición en el plano | 0,5 µm | |
| Precisión de repetición de perforación | 1 µm | |
| Desviación de la perpendicularidad (frontal) | 5 µm | |
| Interfaz | Conexión RS232C; Conexión RS232C | |
| Suministro de energía | Con batería; Funcionamiento con alimentación de red | |
| Cantidad de baterías contenidas | 1 | |
| Tipo batería | Níquel-hidruro metálico | |
| Tensión nominal | 4,8 V | |
| N.º de artículo pilas/baterías incluidas | 445430 | |
| Fuerza de medición | 1,0 ±0,2 N | |
| Técnica de medición | digital | |
| Longitud superficie de pie | 240 mm | |
| Anchura superficie de pie | 250 mm | |
| Altura total | 741 mm | |
| Peso | 25 kg | |
| Certificado de prueba | Certificado de prueba del fabricante | |
| Tipo de producto | Equipo de alturas |
Identificación y clasificación
| Número de artículo |
445350 350
Copiar |
|
| EAN / GTIN |
4045197436900
Copiar |
|
| Número del fabricante |
445350 350
Copiar |
|
| Fabricante | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Descripción
Ejecución:
Sistema de medición:
Unidad de mando e indicadora:
Funciones de medición 2D adicionales:
Evaluación estadística:
- Precisión de medición y fiabilidad excelentes gracias al sistema de medición incremental óptico con cabezal de lectura doble.
- Sistema de palpación dinámico para una alta precisión de repetición.
- Sistema de cojinete neumático para un desplazamiento suave y sin sacudidas.
- Guiado preciso del cabezal de medición sobre guías de acero inoxidable.
- Procesos de medición sencillos por medio de carros de medida motorizados.
- La constante de palpación se mantiene tras la desconexión.
- Batería integrada recargable para una medición independiente de la red.
- Compensación de la temperatura por medio de sensor de temperatura interno.
Unidad de mando e indicadora:
- Teclas de función grandes y con disposición clara.
- Pantalla de LCD para gráficos fácilmente legible con luz de fondo.
- El usuario se guía por medio de iconos intuitivos en varios idiomas.
- Posibilidad de establecer puntos cero adicionalmente en la pieza de trabajo.
- Memorización de datos de medición en memoria USB integrada.
- Instrumento de medición adicional con interfaz Opto RS232C conectable.
- Seguro de cara al futuro gracias a la posibilidad de actualización.
- Conexión automática en el modo de espera (sin pérdida de valores de medición).
Funciones de medición 2D adicionales:
- Circuito corrector.
- Distancia y ángulo de 2 elementos.
- Ángulo entre 3 elementos.
- Ángulo en el cono.
- Transformación de coordenadas.
Evaluación estadística:
- Valoración estadística de las distintas características.
- Histogramas.
- Tarjetas de control de proceso.
- Diagramas de Pareto.
- Elaboración de planes de producción y de comprobación.
- Salida de impresión directa en impresora conectada por USB.
