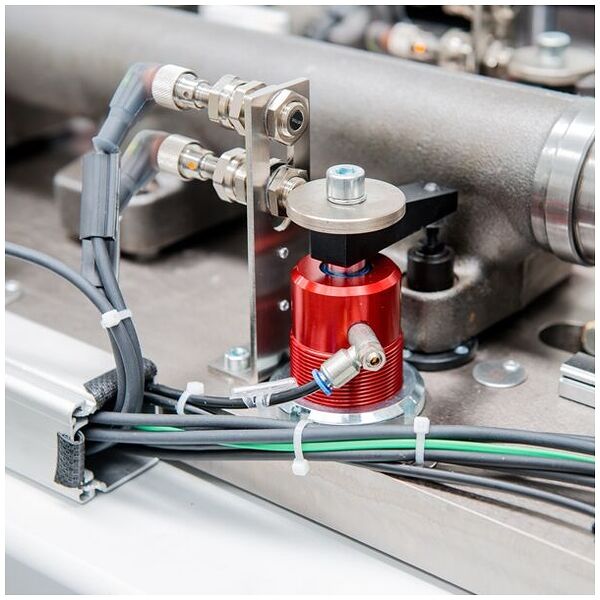

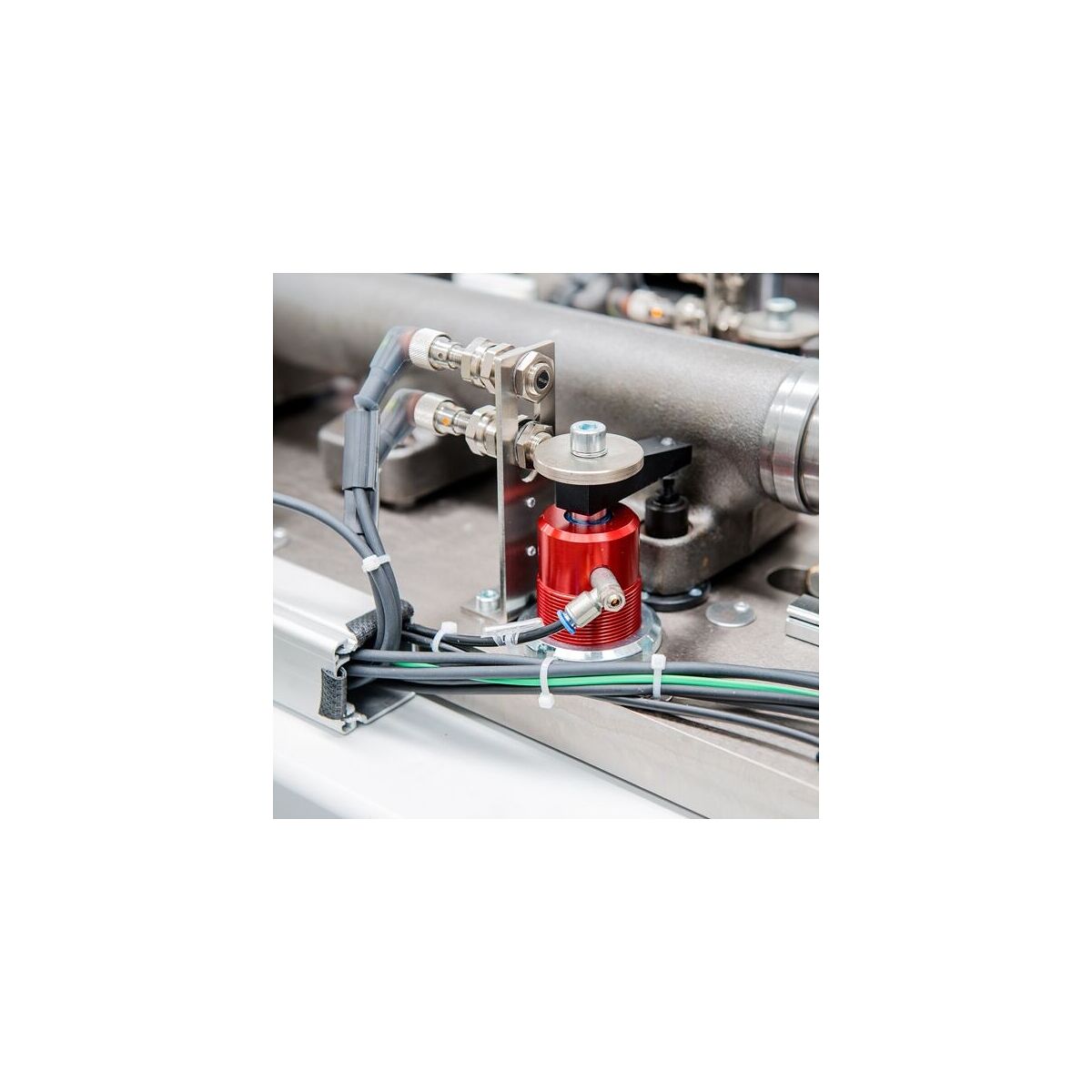

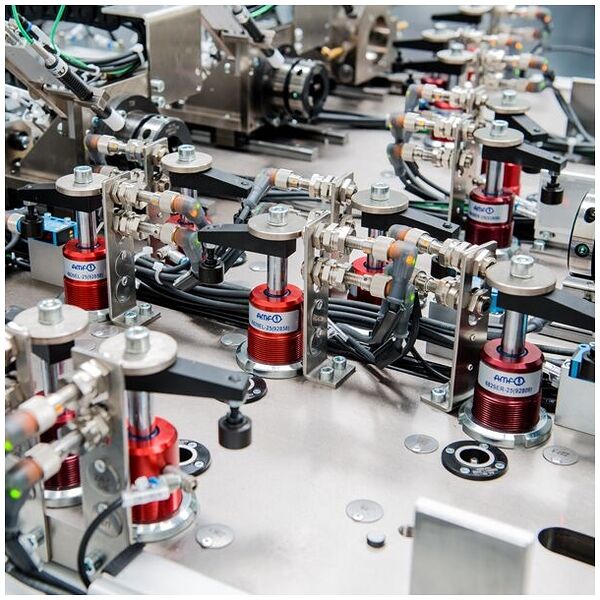

Schwenkspanner, pneumatisch, Einschraubversion
Artikel-Nr.: 560062
Kopieren
Sachnummer:
Kopieren
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Identifikation & Klassifikation
| Artikelnummer |
560062
Kopieren |
|
| EAN / GTIN |
4020772021511
Kopieren |
|
| Herstellernummer |
560062
Kopieren |
|
| Hersteller/verantwortliche Person | Andreas Maier GmbH & Co. KG, Waiblinger Straße 116, 70734 FELLBACH, Deutschland, www.amf.de |
Beschreibung
Beschreibung:
Schwenkspanner, pneumatisch, Einschraubversion, doppelt wirkend.
Kolbenstange nicht rostend, poliert. Grundkörper aus Aluminium, eloxiert. Verschleißfeste Oberfläche durch HART-COAT®-Beschichtung. Einschließlich Schraube und Federring zum leichteren Voreinstellen der Spannarmposition.
Befestigungsmöglichkeiten:
- mit Nutmutter Nr. 6829N (DIN 70852)
- mit Gewindeflansch Nr. 6829GF
Zubehör (nicht im Lieferumfang enthalten):
- Spannarm Nr. 6829SP
- Nutmutter Nr. 6829N
- Gewindeflansch Nr. 6829GF
- Andrückschraube Nr. 6880
Kolbenstange nicht rostend, poliert. Grundkörper aus Aluminium, eloxiert. Verschleißfeste Oberfläche durch HART-COAT®-Beschichtung. Einschließlich Schraube und Federring zum leichteren Voreinstellen der Spannarmposition.
Befestigungsmöglichkeiten:
- mit Nutmutter Nr. 6829N (DIN 70852)
- mit Gewindeflansch Nr. 6829GF
Zubehör (nicht im Lieferumfang enthalten):
- Spannarm Nr. 6829SP
- Nutmutter Nr. 6829N
- Gewindeflansch Nr. 6829GF
- Andrückschraube Nr. 6880
Merkmal:
- Größe: 12
- rechts
schwenkend
: Ja - links
schwenkend
: - - F3: 0,03 kN
- Anschlussgewinde
für
Andrückschraube: M4 - Gewicht: 100 g

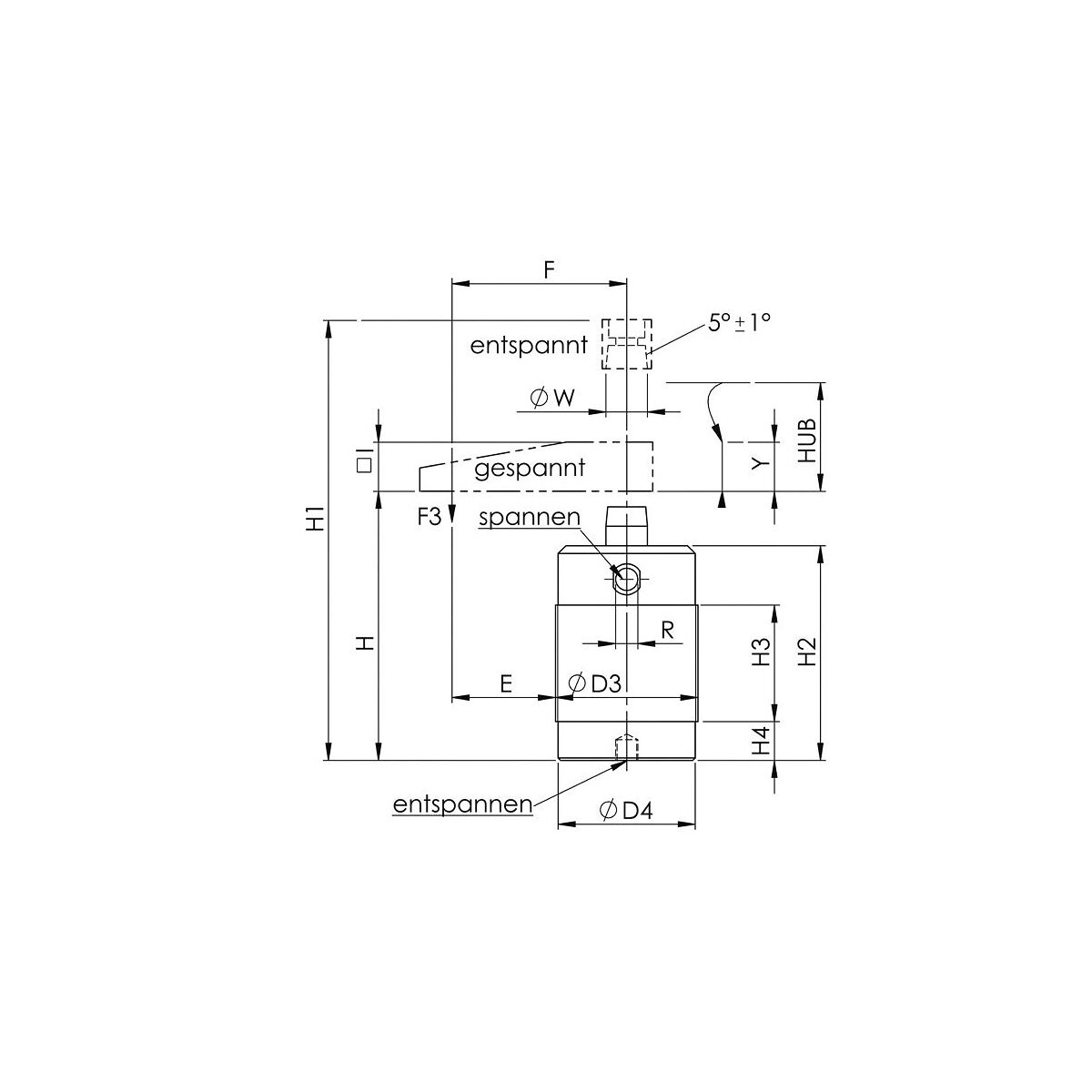

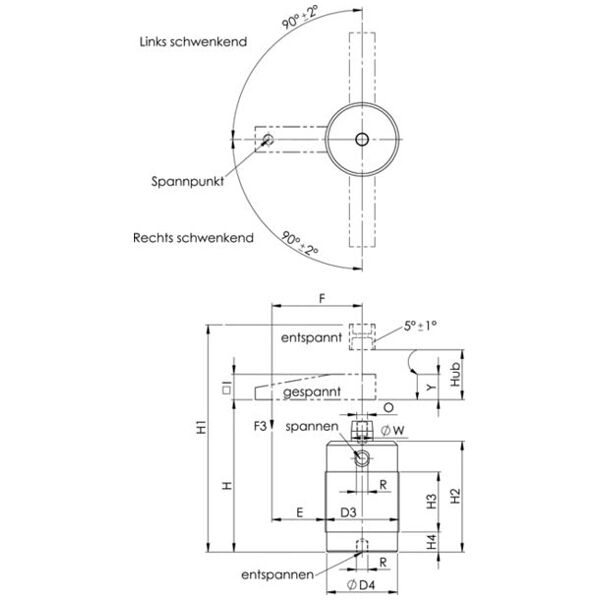

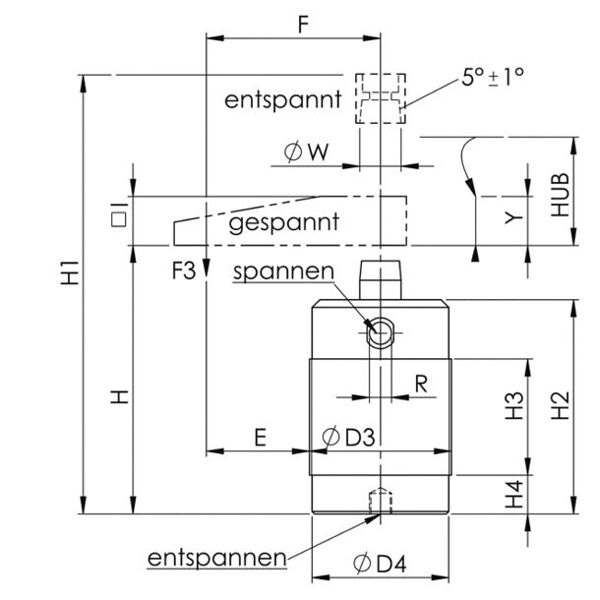

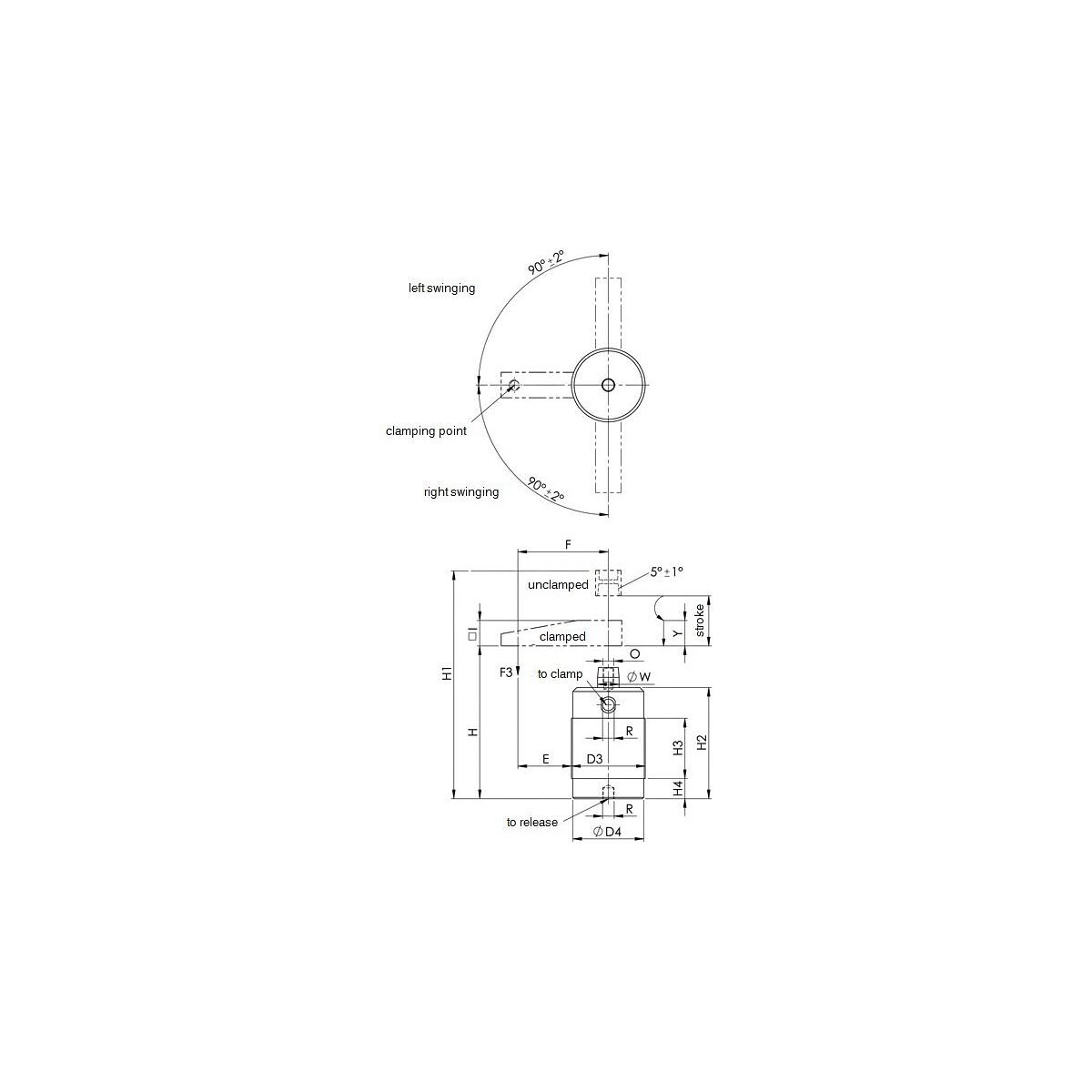

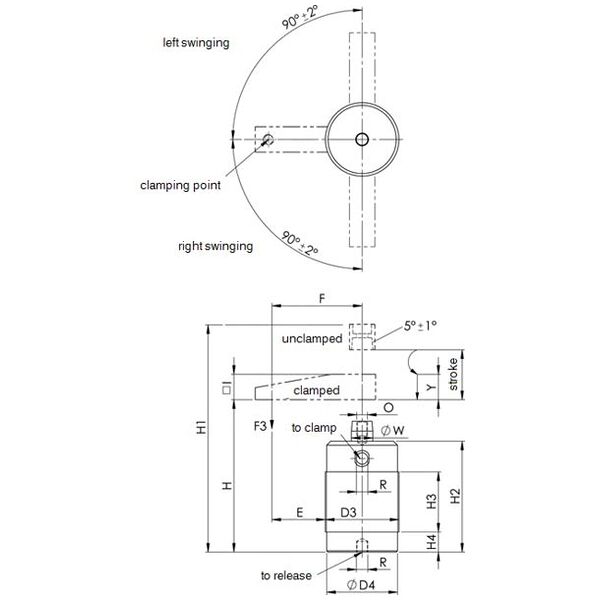

- Größe: 12
- D3: M25x1,5
- ØD4: 23
- E: 22,5
- F: 35
- H: 75
- H1: 105
- H2: 70
- H3: 48
- H4: 2
- I: 12,0
- O: M5
- R: M5
- ØW: 8
- Kolben-Ø
: 12 - Y Spannhub*: 8,6
- Hub: 17,6
