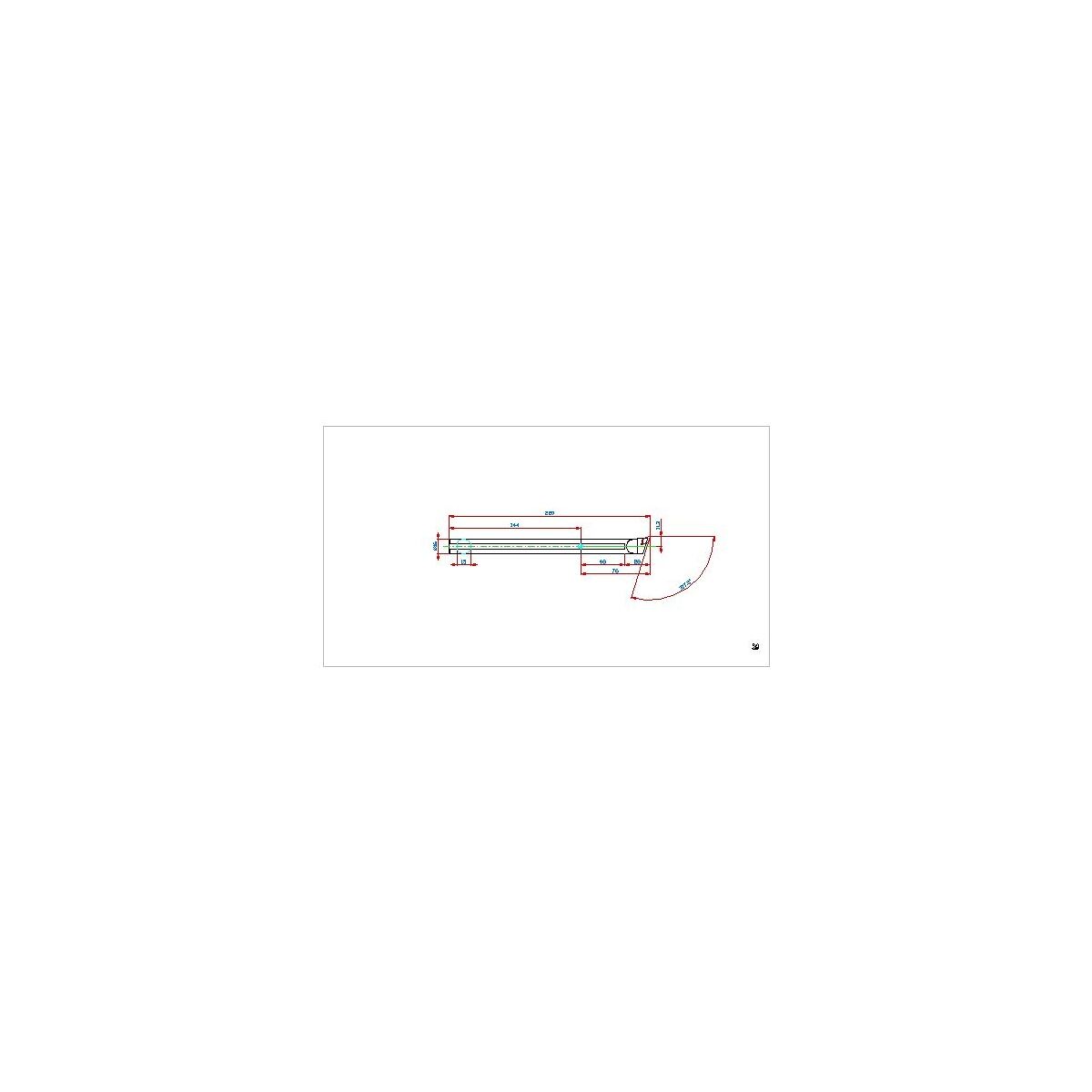

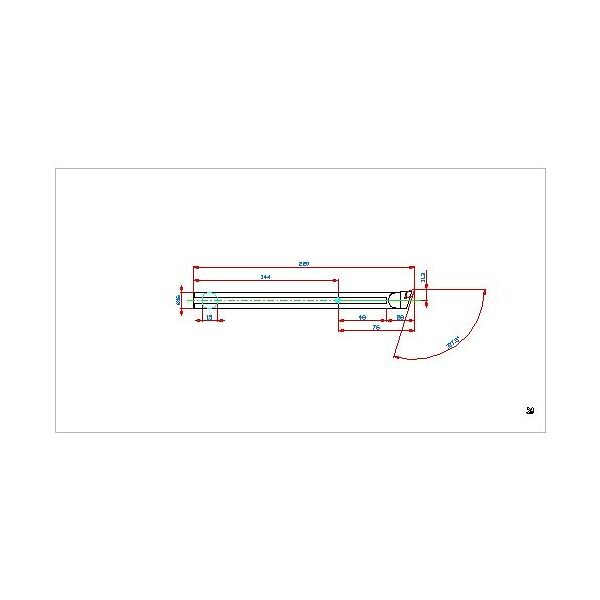

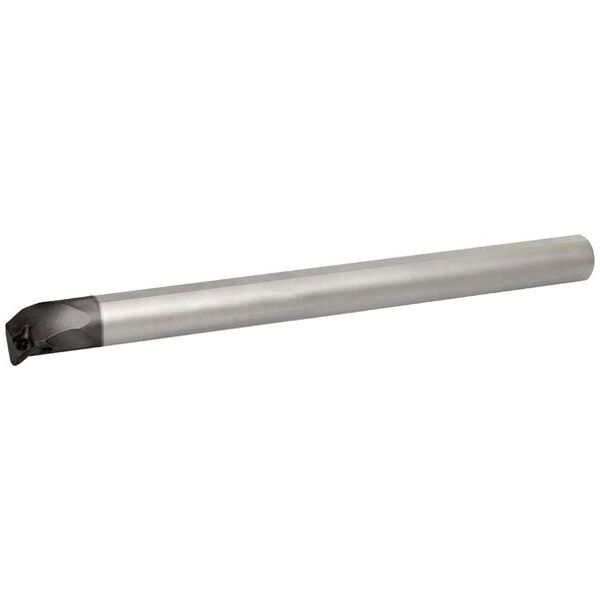

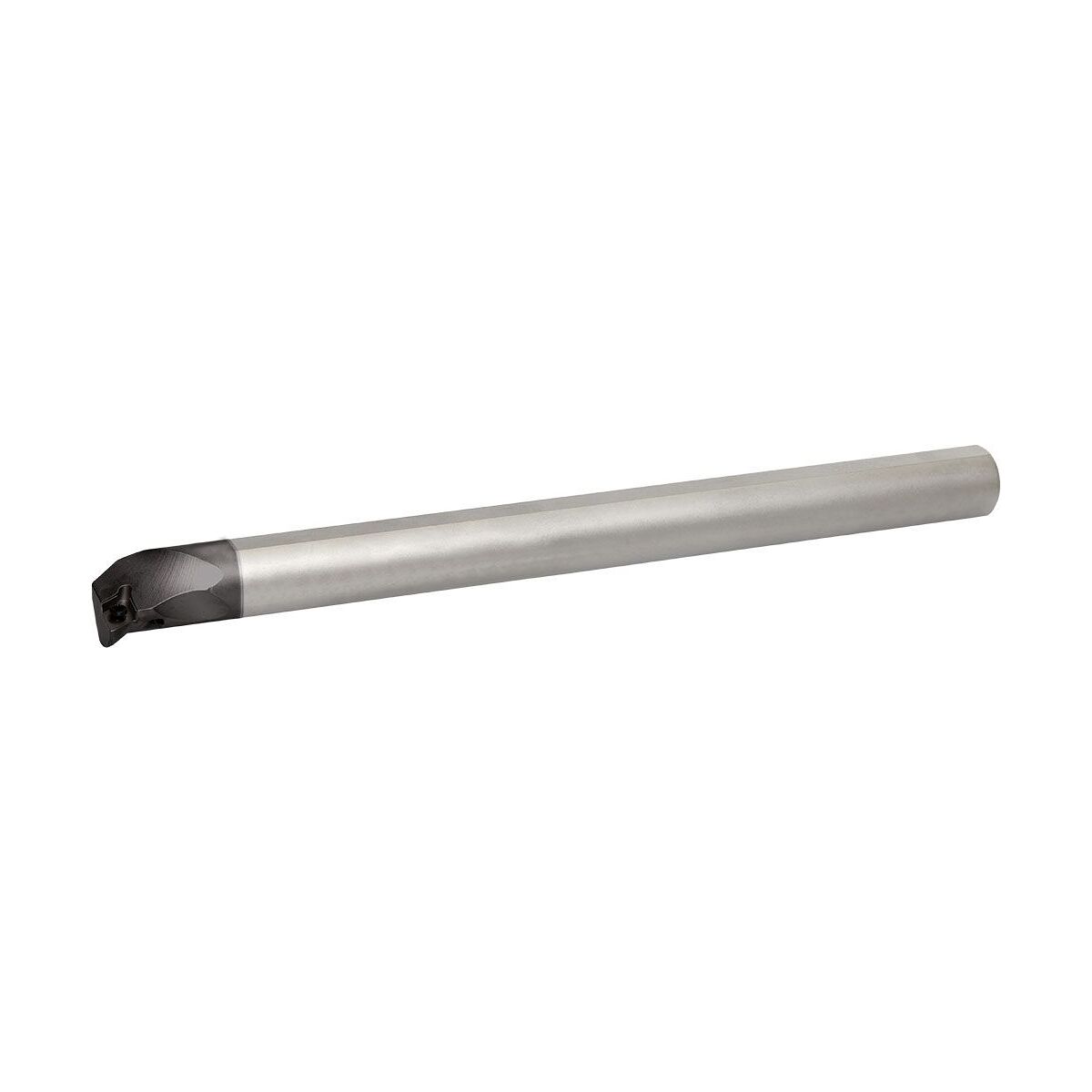

Držák soustružnických nástrojů - E16X-SDQCR07-20A.
Artiklové číslo: THC13910
Kopírovat
Vaše materiálové číslo:
Kopírovat
Upozorňujeme na prodlouženou dodací lhůtu a omezené poradenství:
Tuto položku pro vás objednáváme přímo u výrobce, protože není součástí našeho hlavního sortimentu, a proto ji nemáme skladem.
InformaceÚdaje o výrobku
Technické údaje
| Druh produktu | Soustružnický držák |
Identifikace a klasifikace
| Katalogové číslo |
THC13910
Kopírovat |
|
| EAN / GTIN |
4960664593460
Kopírovat |
|
| Číslo výrobce |
THC13910
Kopírovat |
|
| L-číslo |
L22450 206
Kopírovat |
|
| Výrobce | KYOCERA UNIMERCO Tooling GmbH, Hammfelddamm 6, 41460 NEUSS, Deutschland, www.kyocera-unimerco.de |
Popis
Popis:
- Držák soustružnických nástrojů - E16X-SDQCR07-20A.
Charakteristika:

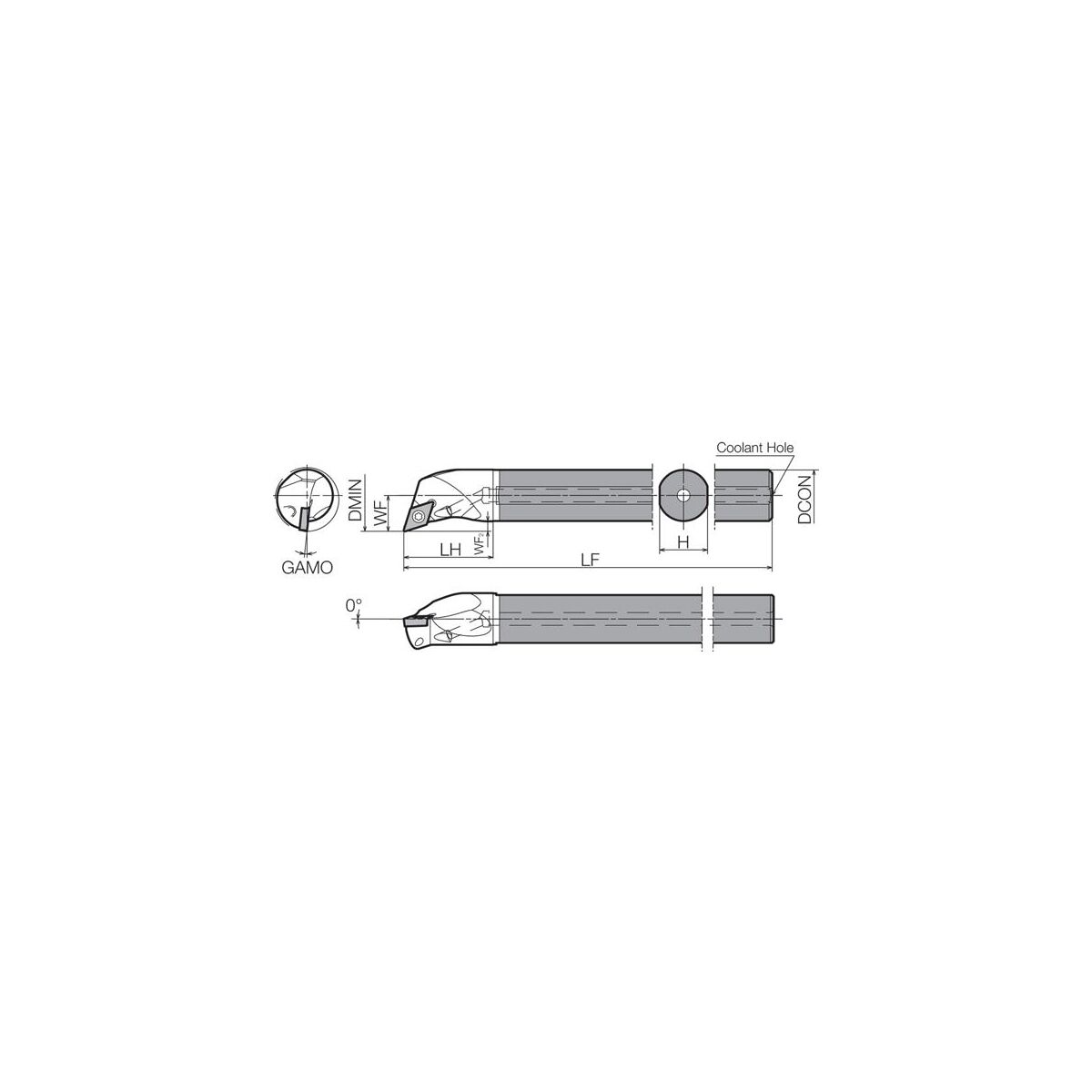

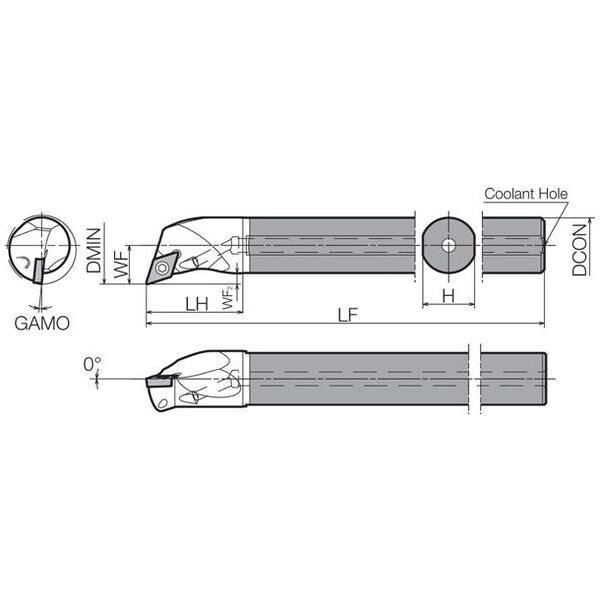

RE (GTC - poloměr rohu, Pos. A): 0.4 mm
CNSC (GTC – kód stylu vkládání chladicí kapaliny): 1
CXSC (GTC - Kód stylu výstupu chladicí kapaliny): 1
S (GTC - Tloušťka vložky, Pos. A): 2.38 mm
GAMO (GTC - úhel hráze ortogonální): 6 Degree
IC (GTC - vepsaný průměr kruhu, Pos. A): 6.35 mm
Vložte velikost: 7
AN (GTC - úhel vůle hlavní, Pos. A): 7 Degree
HF (GTC - funkční výška): 9.3 mm
WF (GTC - funkční šířka): 11.3 mm
H (GTC - výška křídla): 15 mm
Průměr dříku (DCON): 16
DCON (GTC - strana stroje s průměrem připojení): 16 mm
Minimální průměr vrtáku: 20
DMIN (GTC - minimální průměr vrtání): 20 mm
Délka hlavy (levá): 28
KAPR (GTC - úhel řezné hrany nástroje): 107.5 Degree
CZCMS (GTC - strana stroje s kódem velikosti připojení): 160
Celková délka (OAL): 220
LF (GTC - funkční délka): 220 mm
OAL (GTC - celková délka): 220 mm
MIID (GTC - identifikace Master Insert): DCGT070204
RUKA (GTC - směr řezání): R
Typ: Right
Materiál: Solid carbide
Vnitřní chladicí kapalina: Yes
