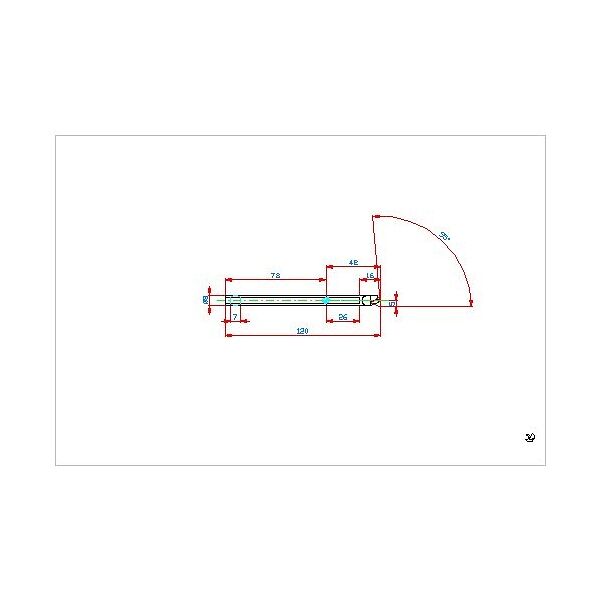

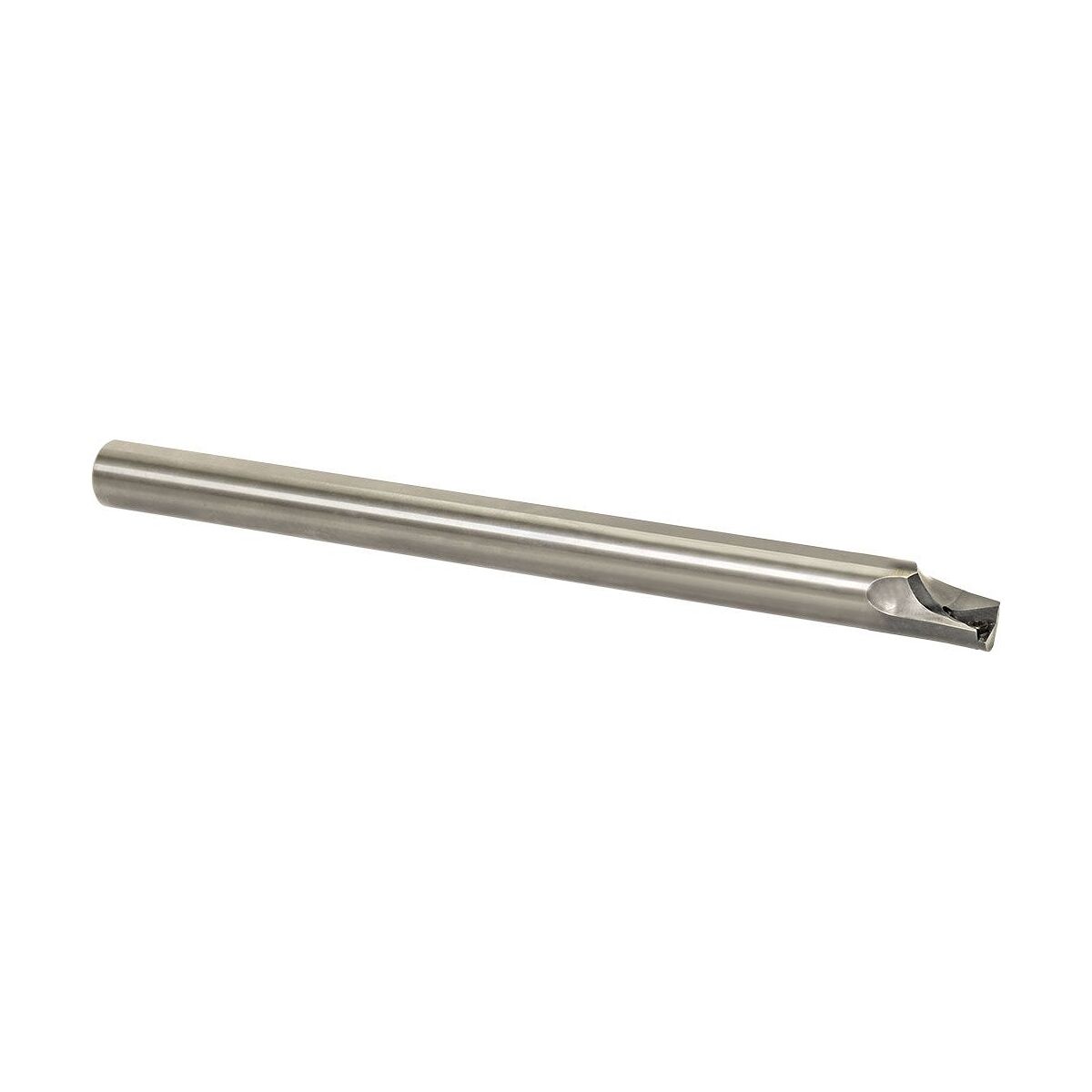

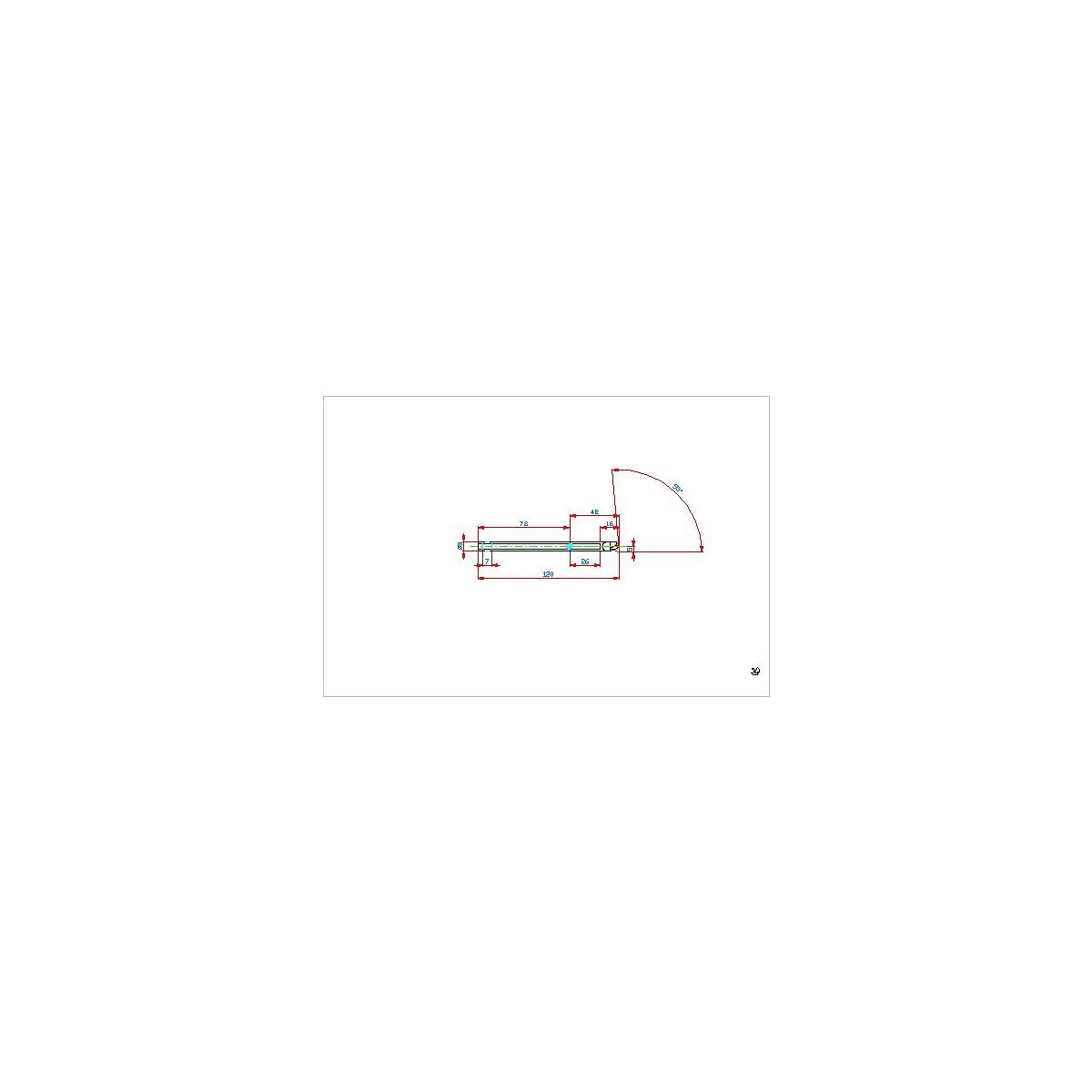

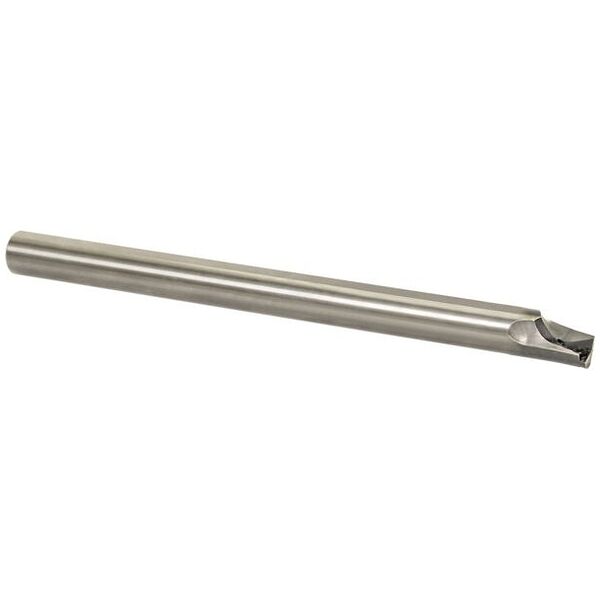

Držák soustružnických nástrojů - A08X-STLPL08-10AE
Artiklové číslo: THC11855
Kopírovat
Vaše materiálové číslo:
Kopírovat
Upozorňujeme na prodlouženou dodací lhůtu a omezené poradenství:
Tuto položku pro vás objednáváme přímo u výrobce, protože není součástí našeho hlavního sortimentu, a proto ji nemáme skladem.
InformaceÚdaje o výrobku
Technické údaje
| Druh produktu | Soustružnický držák |
Identifikace a klasifikace
| Katalogové číslo |
THC11855
Kopírovat |
|
| EAN / GTIN |
4960664691586
Kopírovat |
|
| Číslo výrobce |
THC11855
Kopírovat |
|
| L-číslo |
L22410 461
Kopírovat |
|
| Výrobce | KYOCERA UNIMERCO Tooling GmbH, Hammfelddamm 6, 41460 NEUSS, Deutschland, www.kyocera-unimerco.de |
Popis
Popis:
- Držák toolholder - A08X-STLPL08-10AE

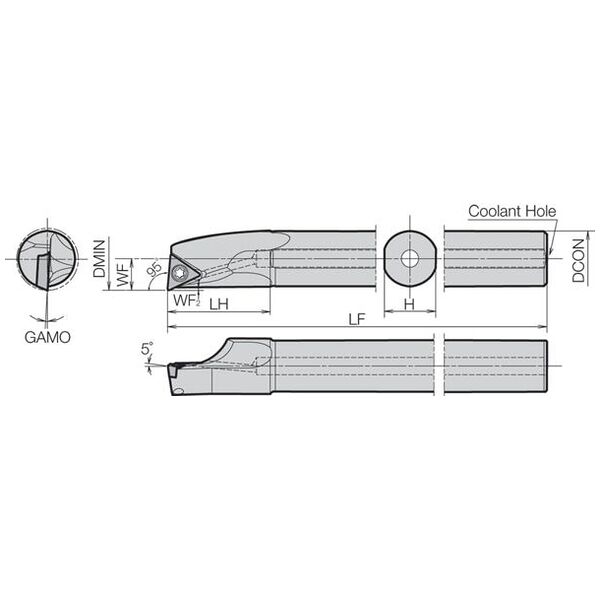

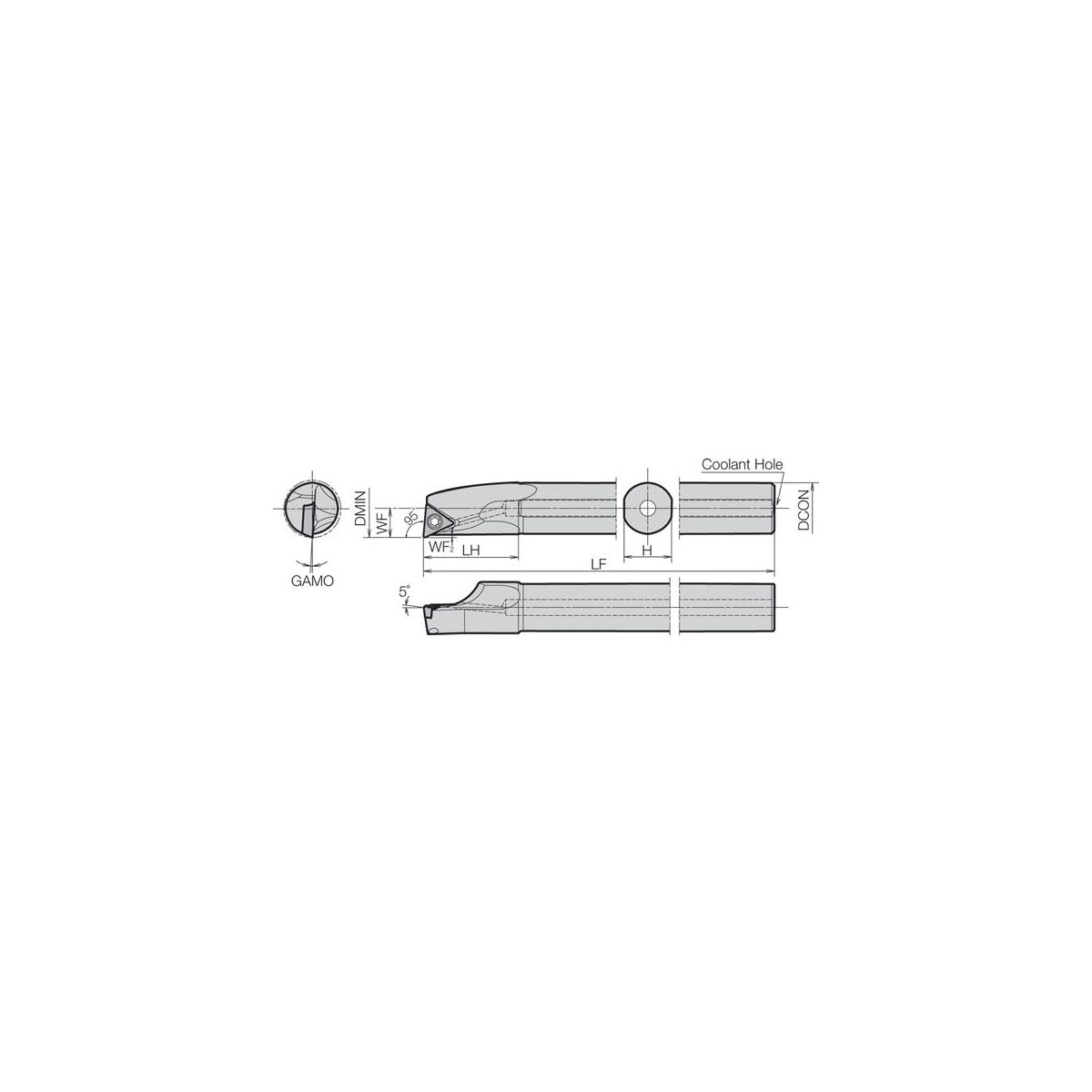

Charakteristika:
RE (GTC - poloměr rohu, Pos. A): 0.4 mm
CNSC (GTC – kód stylu vkládání chladicí kapaliny): 1
CXSC (GTC - Kód stylu výstupu chladicí kapaliny): 1
S (GTC - Tloušťka vložky, Pos. A): 2.38 mm
HF (GTC - funkční výška): 4.6 mm
IC (GTC - vepsaný průměr kruhu, Pos. A): 4.76 mm
WF (GTC - funkční šířka): 5 mm
H (GTC - výška křídla): 7 mm
DCON (GTC - strana stroje s průměrem připojení): 8 mm
DMIN (GTC - minimální průměr vrtání): 10 mm
GAMO (GTC - úhel hráze ortogonální): 10 Degree
AN (GTC - úhel vůle hlavní, Pos. A): 11 Degree
CZCMS (GTC - strana stroje s kódem velikosti připojení): 80
KAPR (GTC - úhel řezné hrany nástroje): 95 Degree
LF (GTC - funkční délka): 120 mm
OAL (GTC - celková délka): 120 mm
RUKA (GTC - směr řezání): L
MIID (GTC - identifikace Master Insert): TPGB080204
CNSC (GTC – kód stylu vkládání chladicí kapaliny): 1
CXSC (GTC - Kód stylu výstupu chladicí kapaliny): 1
S (GTC - Tloušťka vložky, Pos. A): 2.38 mm
HF (GTC - funkční výška): 4.6 mm
IC (GTC - vepsaný průměr kruhu, Pos. A): 4.76 mm
WF (GTC - funkční šířka): 5 mm
H (GTC - výška křídla): 7 mm
DCON (GTC - strana stroje s průměrem připojení): 8 mm
DMIN (GTC - minimální průměr vrtání): 10 mm
GAMO (GTC - úhel hráze ortogonální): 10 Degree
AN (GTC - úhel vůle hlavní, Pos. A): 11 Degree
CZCMS (GTC - strana stroje s kódem velikosti připojení): 80
KAPR (GTC - úhel řezné hrany nástroje): 95 Degree
LF (GTC - funkční délka): 120 mm
OAL (GTC - celková délka): 120 mm
RUKA (GTC - směr řezání): L
MIID (GTC - identifikace Master Insert): TPGB080204
