Número de artículo: 138095 1/4-18
Macho de roscar a máquina, Sin revestimiento, NPT: 1/4-18
Número de artículo: 138090 1/4-18
Copiar
Código del artículo:
Copiar
- Tipo de rosca: NPT
- Ángulo de flanco: 60
- Material de corte: HSS E
- Norma: Norma de fábrica
- Norma rosca: ANSI B 1.20.1
Detalles de producto
Datos técnicos
| Tamaño de rosca | 1/4-18 NPT | |
| Recubrimiento | Sin revestimiento | |
| Tipo de rosca | NPT | |
| Ángulo de flanco | 60 grados | |
| Material de corte | HSS E | |
| Norma | Norma de fábrica | |
| Norma rosca | ANSI B 1.20.1 | |
| Forma del corte previo | C | |
| Relación cono | 1:16 | |
| Mango | Mango cilíndrico con h9 | |
| Refrigeración interior | no | |
| Empleo con tipo de perforación | Agujero ciego; Agujero pasante | |
| Sentido del corte | derecha | |
| Paso de rosca | 1,411 mm | |
| Pasos por pulgada | 18 | |

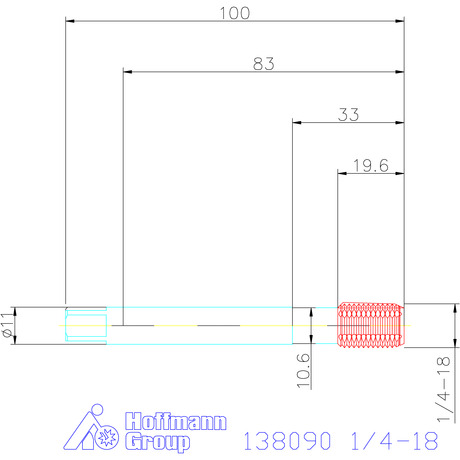

| Longitud total L | 100 mm | |
| ⌀ de mango Ds | 11 mm | |
| Vástago cuadrado □ | 9 mm | |
| ⌀ de agujero para roscar A | 11,1 mm | |
| ⌀ de agujero para roscar B | 10,75 mm | |
| ⌀ barra patrón Dmáx. + 0,05 | 11,36 mm | |
| Profundidad mínima de agujero para roscar | 17,5 mm | |
| ⌀ de rosca | 13,616 mm | |
| Tipo de herramienta de roscar | Macho para roscar a máquina, para mecanizado convencional | |
| Número de ranuras de sujeción | 5 | |
| anillo de color | sin | |
| Número de filos Z | 5 | |
| Profundidad de rosca | 25,84 mm | |
| Tipo de producto | Macho para roscar |
Identificación y clasificación
| Número de artículo |
138090 1/4-18
Copiar |
|
| EAN / GTIN |
4045197585523
Copiar |
|
| Número del fabricante |
138090 1/4-18
Copiar |
|
| Fabricante | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Tablas de Aplicación
apto para / [m/min]
N
Código ISO:
13
apto para / [m/min]
P
Código ISO:
13
apto para / [m/min]
P
Código ISO:
10
apto para / [m/min]
K
Código ISO:
9
apto para / [m/min]
N
Código ISO:
13
apto para / [m/min]
apto para / [m/min]
Descripción
Ejecución:
Ejecución estable, con ranura recta.
Aplicación:
Para rosca de tubo cónica (NPT) según ANSI B1.20.1, para rosca con elemento obturador. Para taladro para roscar, observar la profundidad mínima especificada (ver tabla).
Recomendación:
⌀ de agujero para roscar A:
taladrar previamente de forma cilíndrica sin emplear un escariador.
⌀ de agujero para roscar B:
taladrar previamente de forma cilíndrica y, a continuación, escariar con escariador cónico 1:16 (véase n.° 162650). Posteriormente, con la ayuda de la barra patrón Dmáx. (véase tabla), se puede controlar del lado del plano el ⌀ de la perforación cónica. La preparación del agujero para roscar según la variante B ofrece la opción con mayor seguridad de proceso para roscar.
taladrar previamente de forma cilíndrica sin emplear un escariador.
⌀ de agujero para roscar B:
taladrar previamente de forma cilíndrica y, a continuación, escariar con escariador cónico 1:16 (véase n.° 162650). Posteriormente, con la ayuda de la barra patrón Dmáx. (véase tabla), se puede controlar del lado del plano el ⌀ de la perforación cónica. La preparación del agujero para roscar según la variante B ofrece la opción con mayor seguridad de proceso para roscar.
